INTRODUCCIÓN A LAS CAJAS ACÚSTICAS



¿POR QUÉ LOS ALTAVOCES VAN EN CAJAS?

Los altavoces necesitan ir en cajas porque la membrana tiene dos lados, exterior e interior.

Cuando el exterior de la membrana crea una onda, el interior crea la misma onda, pero opuesta, es decir, en fase inversa.

Los graves extremos mueven una gran cantidad de aire. Cuando el exterior empuja, el interior "tira". Para tal cantidad de aire, con presiones elevadas, es fácil que la presión del lado exterior y la "depresión" del lado interior se encuentren, dando lugar a la cancelación del movimiento y la presión del aire. Esto se denomina cortocircuito acústico.

Esto se puede comprobar fácilmente. Si se saca el altavoz de graves de la caja y se deja en el suelo, al excitar el altavoz se comprueba que los graves desaparecen, además de obtener una calidad de sonido muy pobre.

Al meter el altavoz en una caja, se elimina este problema, pero se crea otro, aunque mucho menor.

La onda creada por la parte interior se refleja en el fondo de la caja, y se puede llegar a encontrar con la creada por la parte exterior, La membrana del altavoz es muy rígida y es prácticamente trasparente al sonido. La suma de la onda en diferente fase crea una onda distorsionada, en mayor o menor grado, pero siempre diferente de la onda que queremos reproducir.

La solución parece muy simple, y lo es: que el fondo del altavoz no sea paralelo al frontal, para que la onda reflejada no se junte automáticamente con la onda inicial. Puede parecer asombroso que 70 años después de la invención del altavoz (no de la caja) esto siga siendo asi, y realmente lo es.

Fabricar cajas con formas no tan regulares como el ortoedro presenta problemas de fabricación. No es tan fácil montar una caja irregular como una regular. Precisamente las empresas de alta gama, B&W a la cabeza, ha captado mejor que nadie esta sutil y obvia restricción. Son muchas las marcas que fabrican cajas de alta gama con el frontal y la parte trasera no paralelas, pero B&W fabrica cajas con muchas curvas (la serie Nautilus). De esta manera, las ondas reflejadas tienen que realizar muchas reflexiones, sin crear ondas estacionarias y perdiendo potencia, antes de poder encontrarse de nuevo con el altavoz.

Si la mayoría de las cajas son ortoédricas o incluso cúbicas, ¿cómo es que funcionan?

Hay unas ciertas proporciones para las que las cajas tienen un mejor comportamiento y las ondas reflejadas tienen menor repercusión. Estas proporciones están basadas en el número áureo, un número muy curioso que aparece en multitud de fenómenos naturales.

Además, en el interior de la caja se colocan materiales que absorven la onda del interior (transforman la energía cinética en calor). Que nadie se preocupe por esto, no se va a quemar nada,... un altavoz con un rendimiento de 92 dB @ 1W y 1m tiene un 1% de eficacia. A 50WRMS producirían máximo 0,5W de calor. Una bombilla de luz fría de 7W, que produce unos 3-5W de calor se pudede tocar con la mano y no esta caliente en absoluto.

¿Y si las cajas son así de simples, por qué hay tantos tipos de cajas?

Por que hay ciertas frecuencias que son difíciles de reproducir, que son los graves extremos. Si la parte interior del altavoz crea una onda igual que la del exterior, sería importante poder aprovechar esa onda para crear unos graves más potentes, con cualquier altavoz.

Inicio

Conocimientos previos:

Fs es la frecuencia de resonancia de un altavoz sin caja. Es la frecuencia a la que se mueve el altavoz por si sólo cuando le das un golpecito, por ejemplo.

La frecuencia de resonancia de un altavoz (Fs) depende inversamente de la masa móvil y de la elasticidad de la suspensión. Cuanta más masa móvil y "rigidez" en la elasticidad, menor frecuencia de resonancia. Esto lo pueden modificar las cajas:

  • Una caja cerrada herméticamente supone un aumento el la "rigidez" de la suspensión (el aire actúa como un muelle) y la Fb aumenta.
  • Cuando el altavoz tiene una caja abierta, la masa de aire contenida en la caja actúa de lastre, y Fb baja.

Fb es la frecuencia de sintonía, que es la frecuencia de resonancia del altavoz dentro de la caja.

Inicio

TIPOS DE CAJAS ACÚSTICAS.

CAJA SELLADA

Es el tipo de caja más básico. Consiste en una caja llena de material absorbente. La calidad del sellado influye en la calidad final del sonido.

Es un volumen de aire cerrado, por lo que la Fb será siempre mayor que Fs. conviene utilizar altavoces con Fs baja.

Trata de eliminar completamente la onda producida por la parte interna del diafragma, mediante el material absorbente. Tiene una frecuencia de corte, y a partir de ahí, su respuesta se reduce con una pendiente de 12 dB/oct.

Tiene como ventaja que las cajas tienen un tamaño moderado, y que la pendiente de atenuación de la respuesta no es muy pronunciada. Además, la respuesta temporal es buena.

Como inconvenientes, que la frecuencia de corte no es muy baja, con un tamaño de caja normal. Además, el aire contenido en la caja, a gran SPL, actúa como un muelle y se crea gran distorsión a alto volumen.

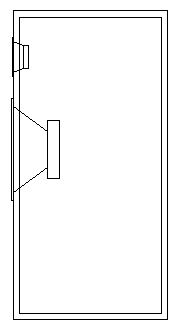

sellada

CAJA SELLADA

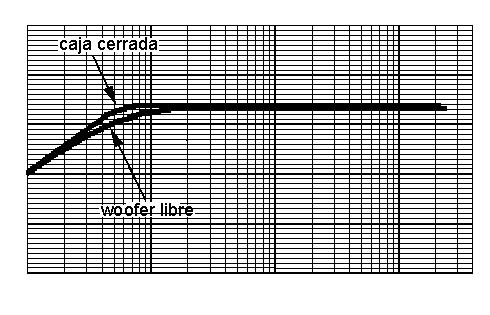

cerram Inicio

CAJA BASS-REFLEX

Es el tipo de caja más básico. Consiste en una caja llena de material absorbente. La calidad del sellado influye en la calidad final del sonido.

Es un volumen de aire cerrado, por lo que la Fb será siempre mayor que Fs. conviene utilizar altavoces con Fs baja.

Trata de eliminar completamente la onda producida por la parte interna del diafragma, mediante el material absorbente. Tiene una frecuencia de corte, y a partir de ahí, su respuesta se reduce con una pendiente de 12 dB/oct.

Tiene como ventaja que las cajas tienen un tamaño moderado, y que la pendiente de atenuación de la respuesta no es muy pronunciada. Además, la respuesta temporal es buena.

Como inconvenientes, que la frecuencia de corte no es muy baja, con un tamaño de caja normal. Además, el aire contenido en la caja, a gran SPL, actúa como un muelle y se crea gran distorsión a alto volumen.

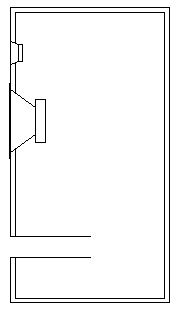

bass-reflex CAJA BASS-REFLEX

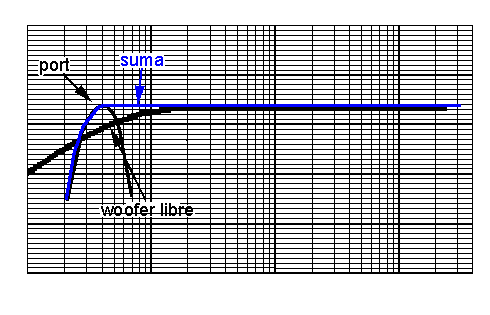

bssm

Inicio


CAJA CON RADIADOR PASIVO

Es una caja álta.

Es una variante de la caja bass-reflex. Fue inventado por Celestion. Consiste en una caja bass-reflex en la que se ha sustituido el port por un radiador pasivo.

Un radiador pasivo es como un altavoz, pero sin imán y sin bobina. Sólo tiene el chasis, la suspensión y el diafragma. Su misión es ser dejar pasar a los graves que se crean en el interior de la caja.

Se trata de que hacer que el radiador pasivo ofrezca la misma resistencia al aire que el port de un sistema bass-reflex. Para esto, se le añade masa.

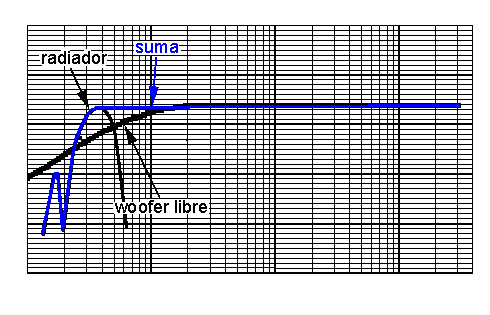

El rendimiento de estas cajas en menor que los bass-reflex, ya que a la frecuencia de resonancia del radiador se produce una disminución en la respuesta (como un notch filter).

Las ventajas son las mismas que en las cajas bass-reflex, y en los inconvenientes hay que añadir el precio del radiador.

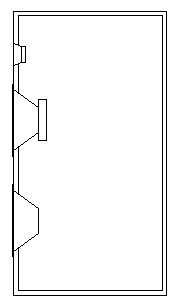

radiador_pasivo

CAJA CON RADIADOR PASIVO

radiatorsm

Inicio




CAJA ELF

ELF es un acrónimo de Exteded Low Frecuency. Es un tipo de caja conocido desde hace tiempo, por lo menos en su principio de funcionamiento, pero no se ha empezado a usar hasta hace poco tiempo, con la aparción de los subwoofer activos para equipos de home cinema. Aún así no está muy extendida por sus serias restricciones, a pesar de tener una ventaja muy importante

Consiste en una caja sellada con un volumen mucho menor que el necesario. Esto hace que la respuesta decaiga a frecuencias muy altas, aentre 100Hz y 150Hz, lo cual no es muy lógico para un subwoofer. Pero mediante una correción activa esa respuesta se puede dejar plana hasta una determinada frecuencia.

Nomalmente una caja se considera "usable" a partir de la frecuencia de sintonía (Fb), pero en este tipo concreto de caja se usa desde Fb hacia frecuencias menores. Aquí el aire reduce la elasticidad, equivale a una suspensión más rígida y la frecuencia de sintonía de la caja aumenta, por eso en una ltavoz con Fs=40Hz se puede hacer Fb=100Hz.

Las ventajas son que el tamaño es sumamente reducido. A falta de confirmar, el subwoofer de Bang&Oluffsen es un ejemplo, un cubo de 25-30 cm de lado. Otra ventaja es que la eliminación de la onda producida por la parte trasera se produce por la propia elasticidad del aire. Por otra parte, la elasticidad del aire contenido y el alto desplazamiento de la membrana hacen que la distorsión sea alta.

Los inconvenientes son serios: al reducir el SPL a -12dB/oct, la corrección debe ser muy fuerte. Las limitaciones por potencia son muy importantes, pero no tanto como las limitaciones por desplazamiento de la membrana.

ELF

CAJA ELF
elfsm

Inicio






CAJA PASO BANDA

También llamadas cajas de carga simétrica por el circuito equivalente.

Consisten en una caja con una pared interior donde está el woofer. En uno de los lados hay una sub-caja bass-reflex y en el otro, puede haber una bass-reflex (caja de 6º orden) o una caja sellada. (4ºorden)

Se han hecho muy populares últimamente, sobre todo en los sistemas Home Cinema, que constan de sub-woofer en caja paso banda y cinco satélites de agudos y medios. El problema de etos sistemas es la baja consistencia del sonido, sobre todo en espacios grandes, donde no se llega a percibir homogeneidad en el sonido.

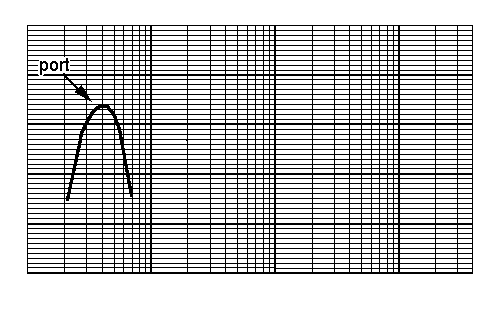

Este tipo de caja sólo deja salir el sonido por el conducto. La respuesta del conducto es una "mesa" con pendientes de 24dB/oct en ambas vertientes. Este es el motivo de que se llame paso-banda. Las cajas deben estar muy bién construidas porque la presión en interior es muy grande, y además se debe evitar que el sonido del interior salga al exterior a través del las paredes y del propio tubo.

Otro efecto muy perncioso es que la caja es propiamente dicho un resonador de Helmholtz, y es habitual tener la impresión de que sólo se oye una frecuencia.

El volumen de aire contenido en cada sub-caja actúa como una masa móvil, que hace bajar la frecuencia de sintonía Fb. Con un altavoz con Fs=40Hz se puede llegar a Fb=25Hz, lo que proporciona una extensión en graves muy importante.

Como inconvenientes, la eficiencia baja y la respuesta temporal es mala, la señal sufre retrasos muy altos. El/los tubos tienen su propia frecuencia de resonancia y puden colorear el sonido.

pasobanda4

CAJA PASO-BANDA 4º ORDEN

pasobanda6

CAJA PASO-BANDA 6º ORDEN
pbsm

Inicio




ALTAVOZ DE DIPOLO / BAFFLE ABIERTO

Todas las cajas anteriores tratan de hacer "algo" con la onda producida por la parte interior del altavoz, aprovechándola o eliminándola.

Este tipo de "caja" no hace nada con ella. Consiste en una tabla con un agujero donde va situado el woofer, y su única función es impedir el cortocircuito acústico . La forma de la radiación sonora de las demás cajas es no direccional, es una esfera con el altavoz en el centro centro o en un extremo, dependiendo de la frecuenica. Esta caja si es direccional. La forma de su radiación es extraña. Es como la superficie de revolución producida al rotar un 8 por su eje vertical, pero el eje está en posición horizontal y es perpendicular al plano de la tabla.

A diferencia de los otros tipos de caja, esta no tiene ningún problema de resonancia, ya que no hay paredes contra las que pueda resonar. La consecuencia es que el sonido es muy puro, da sensación de espacio, de libertad, no de compresión como en las otras. Otra ventaja es que las interaciones con la sala de escucha son mínimas, ya que las zonas donde hay presión sonora son pequeñas en comparación con otras cajas.

Fs permanece inalterada, y Fb=Fs. Como si estuviese sonando al aire libre pero sin cortocircuito acústico .

El problema es que el tablero necesario para impedir el cortocircuito acústico puede ser muy grande. Por eso, este fenómeno, que se muestra como una caída de la respuesta a frecuencias determinada por la longitud del panel, y de pendiente -6dB/oct se corrige en activo. Como consecuecnia, el woofer utilizado debe tener una excursión (Xmax) bastante grande, para compensar la pérdida.

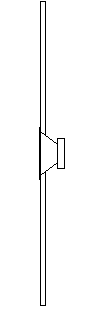

dipolo

BAFFLE ABIERTO

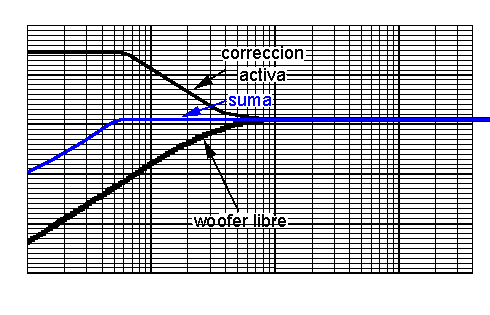

dipolesm

Inicio




LABERINTO ACÚSTICO

No existen muchos ejamplo comerciales de este tipo de caja. El más célebre es el Nautilus Prestige de B&W. Consiste en una "caja" muy larga llena de material absorbente que eliminan la onda producida por el interior del diafragma. Concretamente en ese modelo, por las propiedades de los tubos, cuando el diámetro es mayor que la longitud de onda, la onda se comporta como una onda plana que se desplaza guiada por el tubo, y no se crean ondas estacionarias, por lo que si el woofer está cortado a frecuencias sificientemente bajas, este tipo de "caja" está libre de coloración y de resonancia.

Acerca de la fecuencia de corte, en principio es una caja sellada mejorada, por lo que la respuesta debe caer con una pendiente de -12dB/oct, pero en el Nautilus decae con una pendiente de -6dB/oct, según dice B&W. La realidad es que debe comportarse como una caja cerrada con una Q menor que la de Bessel, 0,5, con lo cual alcanzará la respuesta de baffle infinito. Con una correción activa se puede producir fácilmente respuesta plana hasta Fs. Es una caja cerrada, pero con un volumen de aire muy grande que no va a in fluir en la elasticidad, va a ser mmucho mayor la del propio altavoz, por lo que Fs~Fb

En un diseño genéral, a altos SPL puede ocurrir que no toda la onda se absorba, y parte se vea reflejada en el final del laberinto. Por eso la longitud del laberinto debe ser 1/4 de la longitud de onda de la Fs del woofer, para que si esto se produce, halla un refuerzo y no una cancelación.

Ventajas: Caja teóricamente libre de resonancias, aunque no existan muchos materilales adecuados para preservar sus caracteríacutesticas sin añadir resonancias y eliminar el sonido interior. La respuesta se puede extender hasta la misma frecuencia de resonancia del woofer, y además existe sólo un punto de emisión sonora, por lo que tiene menos interacción con la sala.

Inconvenientes. Son cajas grandes, y con muchos materiales absorbentes y estructuras en el interior.



laberinto

CAJA LABERÍNTO ACÚSTICO

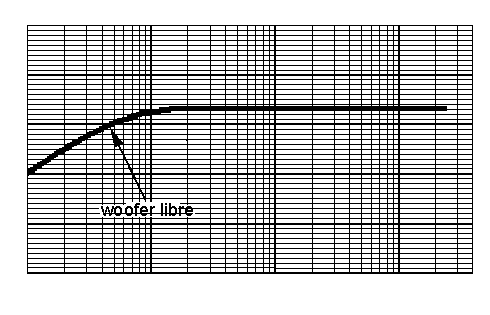

infinite

Inicio


LINEA DE TRANSMISIÓN.

En mi opinión, el mejor tipo de caja existente, pero no se han encontrado los materiales adecuados que permitan "plegarla" y que no ocupe tanto, manteniendo todas sus características.

Esta caja también se basa en la propiedad de que en los tubos no hay resonancia, pero en este caso, la onda creada por la parte trasera si se usa para algo. Contribuye a reforzar las bajas frecuencias poniendo en fase a las ondas trasera y delantera del diafragma.

Tiene muchas ventajas: Caja teóricamente libre de ondas estacionarias, la pendiente de atenuación es de 6 dB/oct., puede manejar cómodamente grandes SPL, y no se llega a sobrepasar la excursión máxima de la membrana tan fácilmente como en las bass-reflex. Su respuesta temporal es muy buena y crea poca distorsión a alto SPL. La extensión en graves es muy buena.

Inconvenientes. El tamaño de las cajas es muy grande, y requieren mucha madera o MDF. Este es el motivo por el que prácitcamente no son comercializadas.

MÁS DETALLES DE LAS LÍNEAS DE TRANSMISIÓN

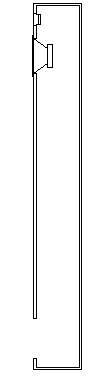

linea_larga

LÍNEA DE TRANSMISIÓN

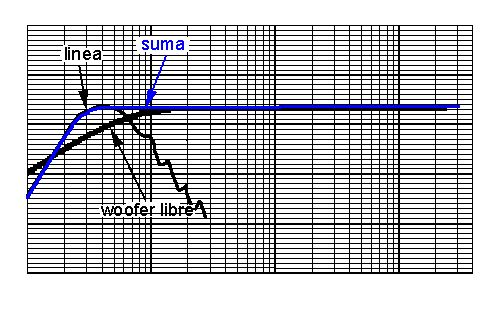

Tlinesm
