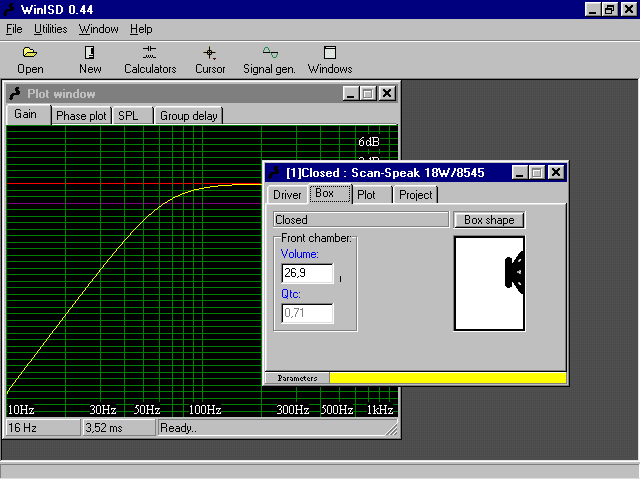

Ahora vemos que la ventana es ligeramente diferente, lo único que cambia es que no tiene la pestaña "vents" (lógico, una caja cerrada no lleva conductos), y el aspecto de la pestaña "box" ha cambiado ligeramente.
Vemos que no hay casilla con "tuning frecuency", sólo hay una que marca el volumen. Variando éste volumen se varía l arespuesta de la caja. Más volumen hace que la respuesta decaiga muy suavemente, pero que se pierda la respuesta plana. Un volumen menor del óptimo hace se produzca un pico en la respuesta , y que el punto de -3dB esté a una frecuencia más alta.
Temenos un indicador llamado Qtc que no se puede modificar. Marca la Q de la respuesta. Esto se explica porque la respuesta de la caja cerrada es similar a la respuesta de un filtro activo de paso alto, y la Q también recibe los nombres de Buttewoth, Bessel, Tchevychev...
Un inciso en esta explicación, sobre el comportamiento del driver, para Q<0.5 (Bessel) el comportamiento está subamortiguado, es decir, el driver resuena libremente a la frecuencia de resonancia. Esto no es conveniente ya que ofrece una pobre respuesta temporal a Fb. Aunque posiblemente esté enmascarado por la sala. Pero aún así el desplazamiento del driver no está contenido y puede ser peligroso.
Fb se puede calcular en la pestaña "phase" en el punto que la fase es 90º. O también en el punto que el "group delay" es máximo.
|
