TUTORIAL SOBRE EL Win ISD
COMPARACIÓN ENTRE UNA CAJA BASS-REFLEX CON DOS WOOFER DIFERENTES, usando la simulación
En este apartado se comprueba otra de las grandes ventajas de la simulación, que es comparar la respuesta entre dos woofer distintos en un mismo tipo de caja.
Para empezar, debemos abrir dos proyectos con diferente driver, pero con el mismo tipo de caja. Esto se hace siguiendo los pasos de los apartados anteriores, es decir:
- Pulsar "new".
- Elegir un driver (el 18W8545).
- Elegir configuración normal con un sólo driver.
- Elegir caja bass-reflex (vented), y pulsar "Finish".
|
|
Ahora que ya tenemos la ventana del gráfico y la ventana (1)Vented ..., sin cerrar nada seguimos los pasos del apartado "caja cerrada", que son:
- Pulsar "new".

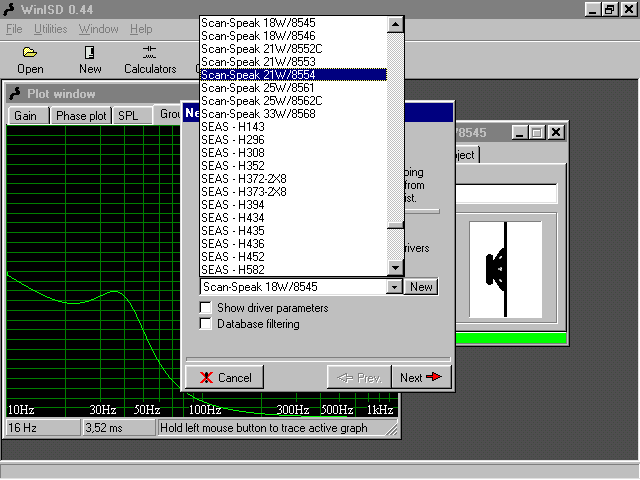

- Elegir driver (Scan Speak 21W8554).DERECHA->
- Elegir configuración normal con un sólo driver.
- Elegir caja bass-reflex (vented), y pulsar "Finish".
|
 |
Las dos gráficas están en verde y no es posible distinguirlas. Para arreglar eso pinchamos en la barra verde del 21W8554 y veremos lo que hay a la derecha.

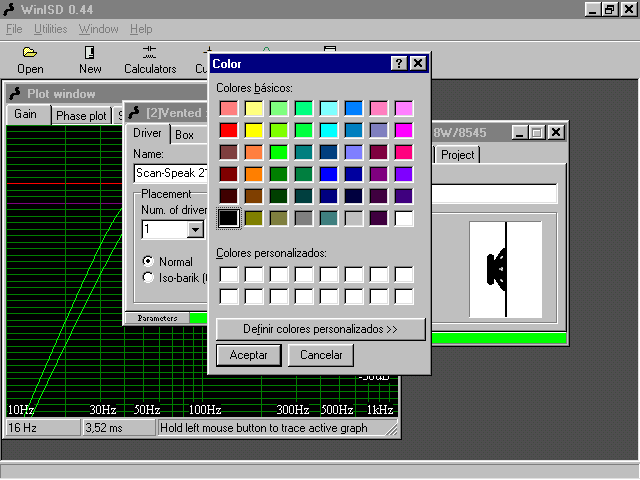

Seleccionamos el color rojo. |
 |

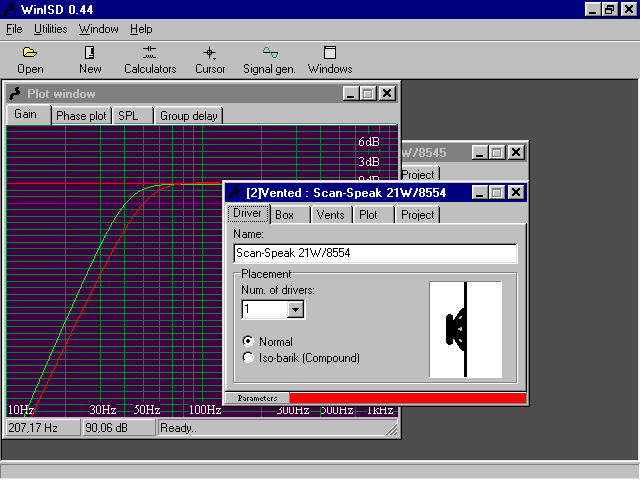

Y veremos la patalla como se muestra a la derecha, más familiar a esta alturas y perfertamente legible.
|
 |

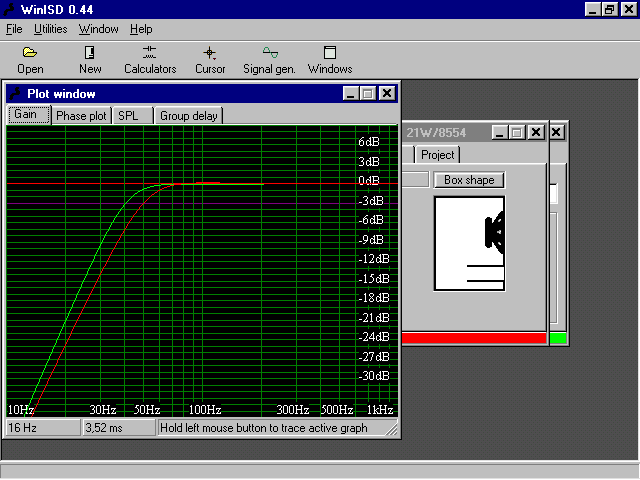

Ahora pasamos a examinar los gráficos resultantes, y analizarlos en detalle. Pinchamos sobre la ventana "plot window" y vemos lo que hay a la derecha.
La gráfica roja, la de la caja cerrada tiene el punto de -3dB (donde corta con la línea morada) a 50 Hz, mientras que en la verde del 18W8545 corta a 40Hz, una diferencia sutil.
En este aspecto es mejor el 18W8545.
|
 |

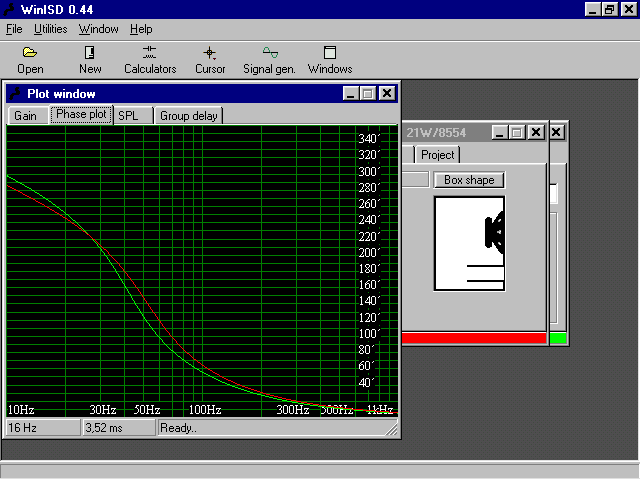

Si pasamos a la pestaña phase en "plot window", veremos que la fase del 21W8554(rojo) es prácticamente coincidente con la del 18W8545 (verde), pero es mejor la del 18W8545 porque en la banda útil está más próxima a cero. De todas formas la diferencias son tan sutiles que no es crucial.
|
 |

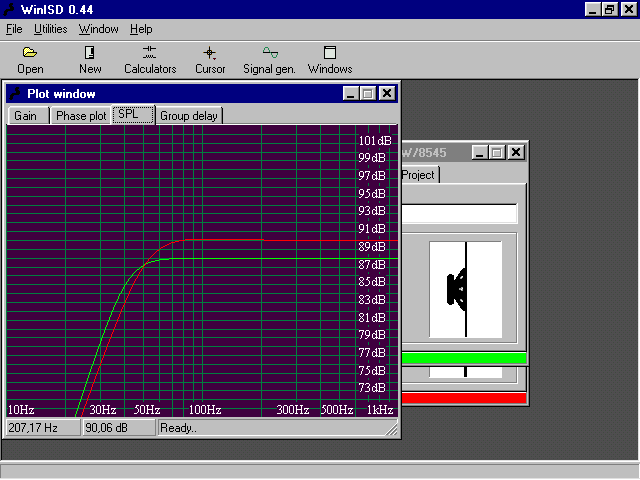

En la pestaña SPL si se ven diferencias. El 21W8554 es más eficiente, 2 preciosos dBs, y además con la contribución de esos dos dBs la respuesta en graves es casi coincidente. Eto es muy importante a la hora de elegir el resto de altavoces. Un altavoz potente de medios puede traer problemas para atenuarlo 2dB o más si requiere resistencias de gran potencia.
|
 |
En la última pestaña, "group delay", vemos que la gráfica roja se separa menos de 0, y es menos irregular que la del 18W8545. Por lo tanto, es mejor la del 21W8554
|
 |
Al igual que antes, dejamos atrás la ventana "plot window" y examinamos las pestañas "box" de las ventanas (1) y (2)
La caja del 18W8545 sigue requiriendo 47 litros y la del 21W8554 sólo 23. La mitad de volumen para dar casi el mismo resultado, con más eficiencia y con unos puntos no obvios a favor y en contra que inclinarán la balanza.
El 21W8554 mueve más aire que el 18W8545, por lo que dará más SPL a baja frecuencia.
El 21W8554 no puede funcionar en sistemas dos vías, por la gráfica de respuesta que tiene, con un pico a partir de 1200Hz no se puede enlazar con ningún tweeter, requiere un altavoz de medios. |
 |
