MÉTODO TOSCO PARA HACER PCB´s
INTRODUCCIÓN
No todas las PCBs que hacemos tienen que llevar componentes milimétricos,
algunas de ellas como las de bancos de condensadores, salidas de relés,
PCBs de filtros pasivos, etc... no requieren precisión en absoluto.
En muchas ocasiones son prototipos y no merece la pena hacer una transparencia
o incluso utilizar CAD para diseñarlas.
Bajo estos supuestos existe un método muy rápido y seguro
para hacer PCBs de forma tosca.
inicio
MATERIALES NECESARIOS
Aparte de la placa virgen, se necesita:
- Rotulador grueso permanente
- Atacante (salfumán y agua oxigenada recomendado)
Fácil, ¿verdad?. Para trabajos más precisos existen
rotuladores específicos para ésta tarea, que se venden
en tiendas de electrónica. Aunque es más común
tener en casa rotuladores de éste tipo.
inicio
PROCESO
|

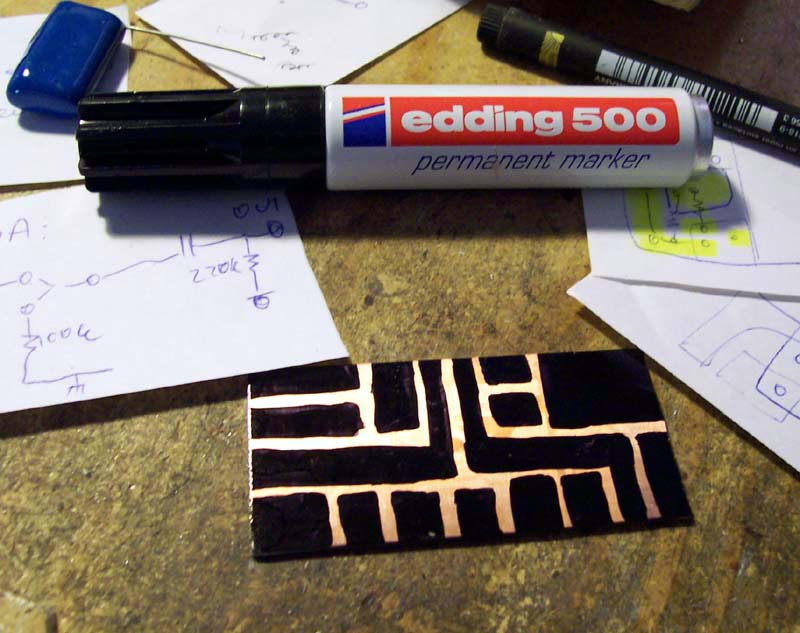

El proceso es tan sencillo como pintar a mano las pistas en la
PCB con el rotulador permanente.
Sorprendentemente éste tipo de tinta es resistente al
ácido. No es mi intención hacer publicidad a esa
marca, pero si usa otro tipo de rotulador es conveniente que compruebe
que su tinta es resistente al ácido.
|
 |
|

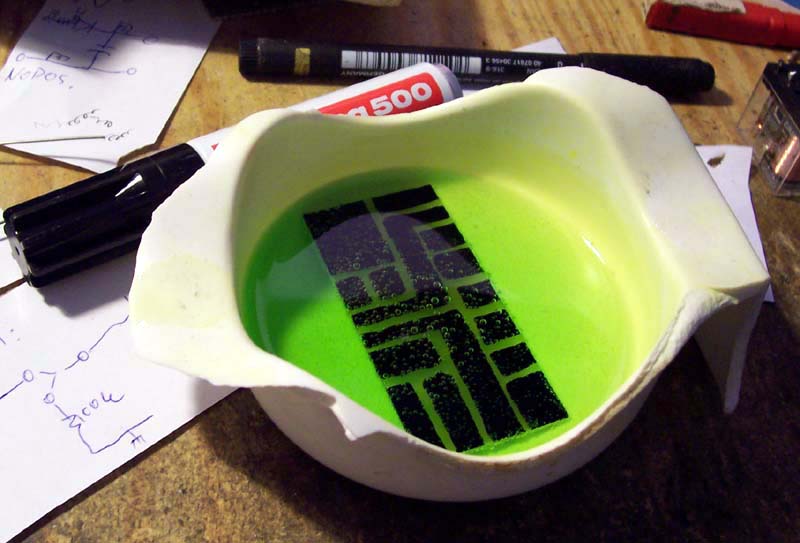

Ahora el proceso de ataque ácido. Se mezclan tres partes
de salfumán (ácido clorhídrico al 23%) con
una de agua oxigenada de 110 volúmenes. La proporción
es variable dependiendo de su paciencia o su prisa. Se puede utilizar
mitad y mitad, en ese caso el ataque es muy rápido y pueden
formarse burbujas que degraden la tinta.
|
 |
|
Es necesario hacer el ataque ácido en un sitio ventilado.
PCPaudio.com no se responsabiliza de los accidentes que puedan
derivar de éste proceso.

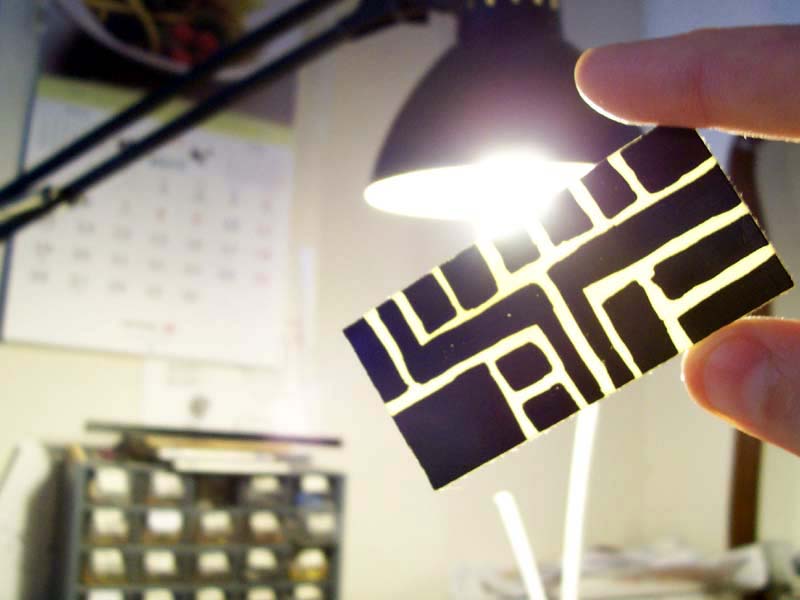

Podemos ver al translúz que el ataque es perfecto y que
no se llega a degradar nada del cobre oculto bajo la tinta.
|
 |
|

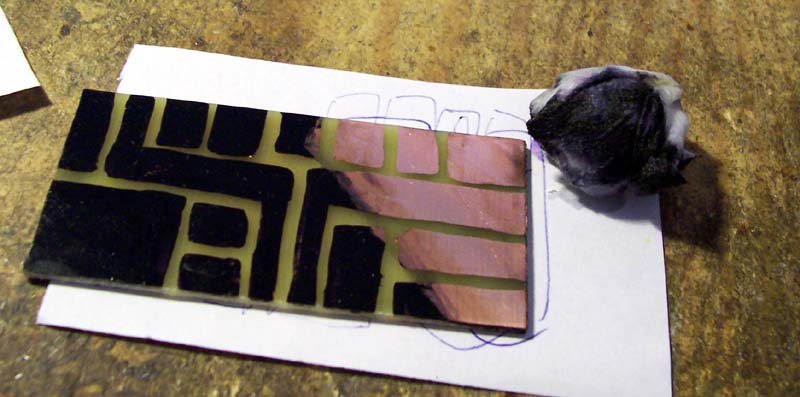

Por útilmo, lo más eficaz para limpiar éste
tipo de tinta es la acetona. La gasolina y el acohol también
sirven pero pueden dejar residuos o no eliminar la totalidad de
la tinta.
|
 |
Para taladrar se puede hacer una máscara a mano con acetato
o taladrar en tiempo real con el componente en su sitio, queda a la
elección del usuario en función de su pericia.
