IVÁN  I





INTRODUCCIÓN

Hola, para empezar me gustaria agradecer a la gente del foro y en especial a PCP por la ayuda prestada ya que en el tiempo que llevo he aprendido mucho, teniendo en cuenta que no tenia ni idea de altavoces, también es de justicia agradecer a Mauricio todos los consejos que me ha dado en cuanto a filtros y drivers.

No tenia ningun tipo de pretensión cuando empezé estos monitores, simplemente queria hacerme unas cajas de efectos para un sistema de A/V con un mínimo de calidad, y tras muchas vueltas decidí construirlos con los paneles curvos, simplemente para ver como quedaban y de paso aprender un poco. Además deberían de tener un coste asequible. La idea vino de un miembro del foro al cual le doy las gracias, no me acuerdo de quien.

INICIO


DISEÑO.

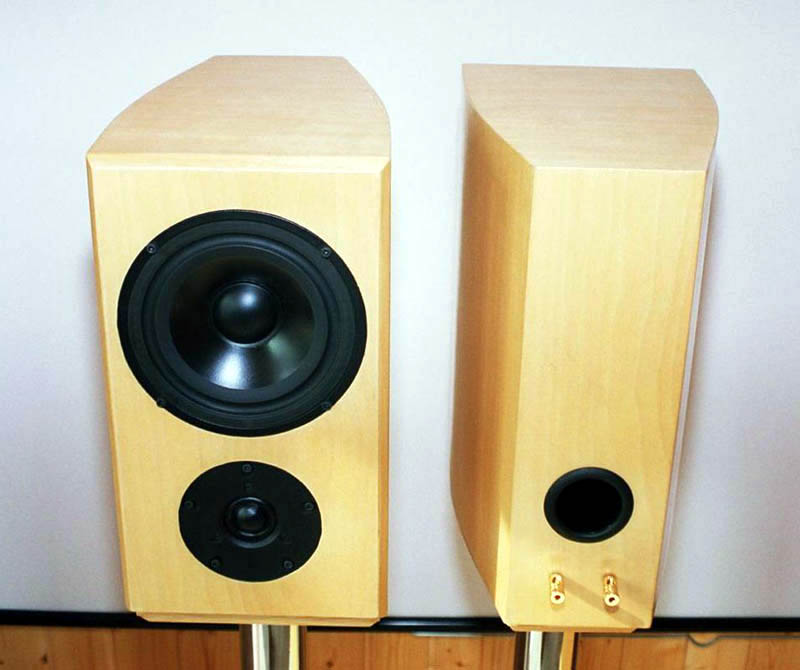

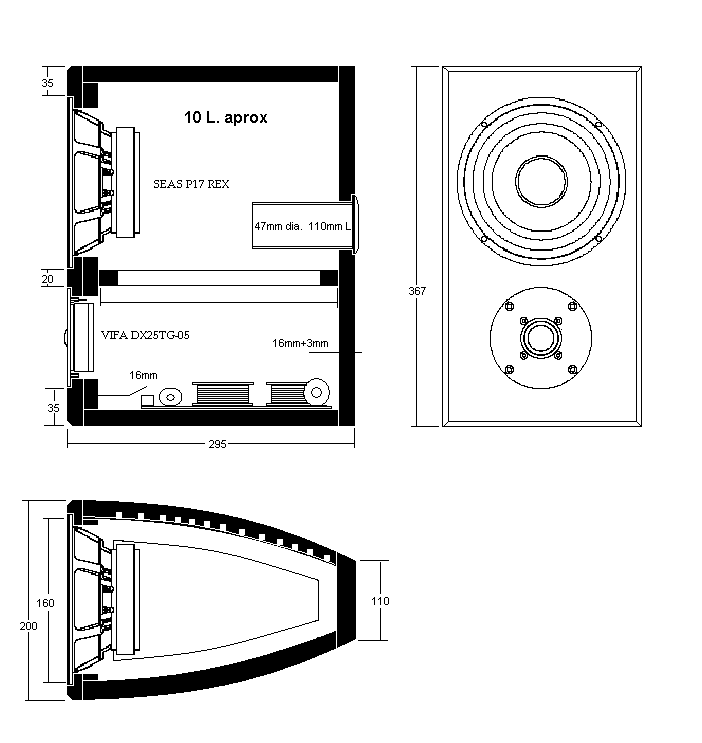

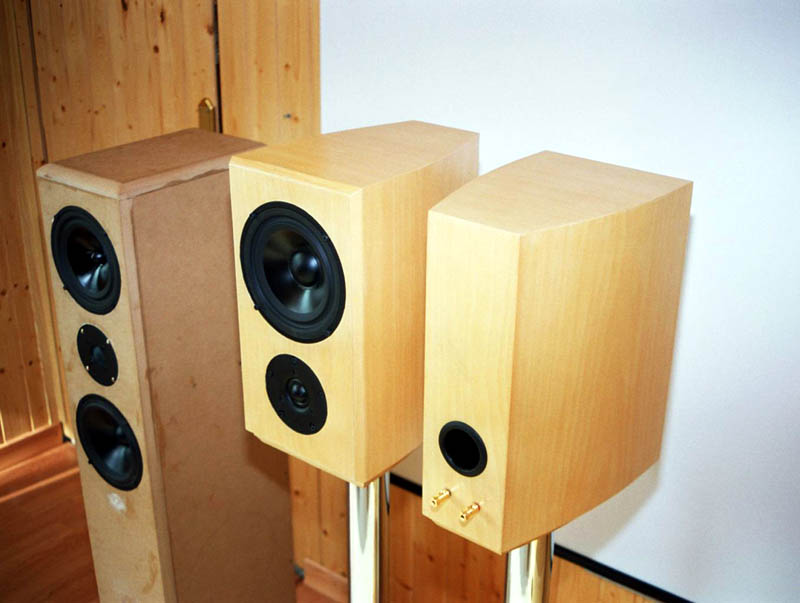

La caja tiene un volumen de unos 10l aproximadamente, con un puerto reflex trasero, pensada para un woofer de 6,5" con unas dimensiones de 365mm de alto, 200mm de ancho y 295mm de fondo, con los laterales curvos y con un refuerzo interno.

El material utilizado es MDF de varios grosores.

INICIO


DRIVERS Y FILTRO.

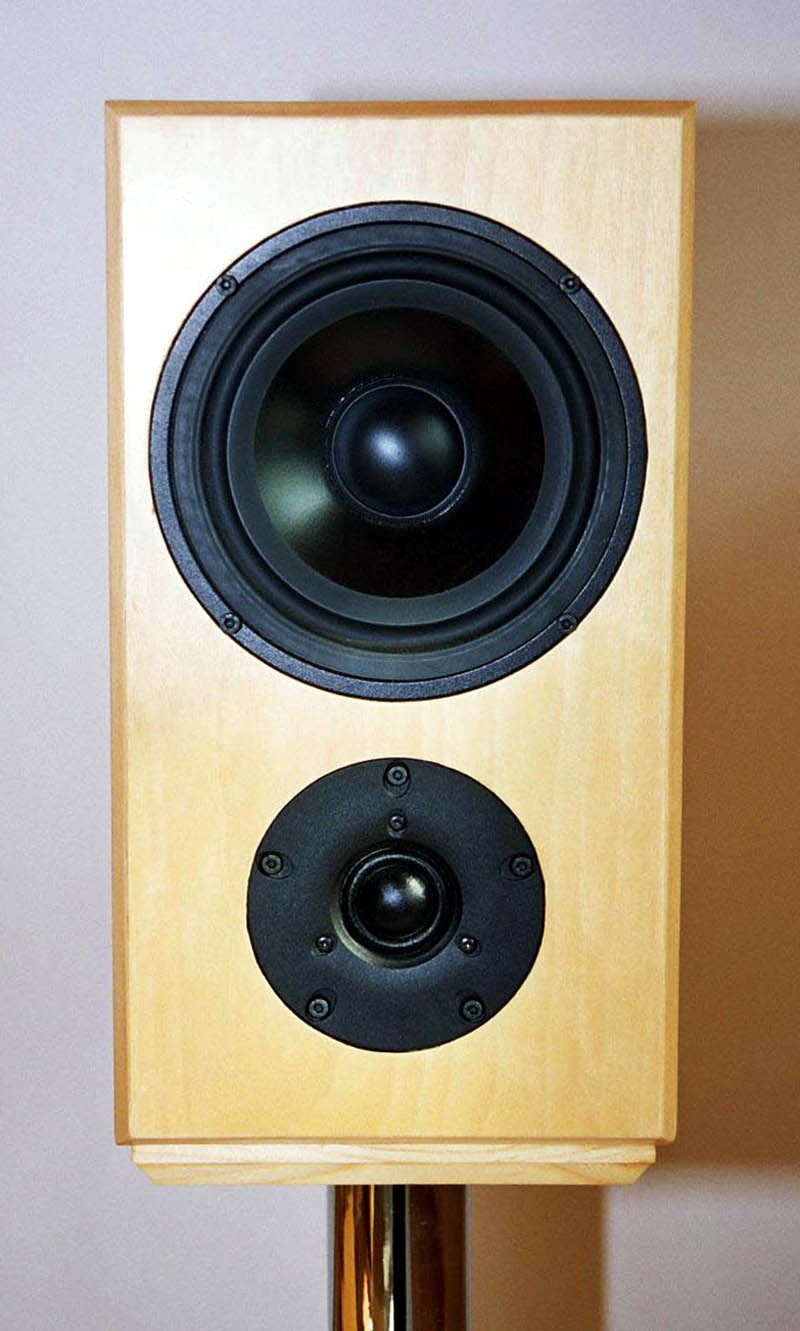

Necesitaba un woofer que se ajustase al volumen de la caja, Elegí un Seas P17REX ya que me habían hablado muy bien de el aunque no lo había escuchado nunca , tiene la membrana de polipropileno y la suspensión de caucho invertida, la estructura es de magnesio inyectado.

Con 89db, un QTS de 0.24 y un imán de 110mm de diámetro, ideal para cajas pequeñas, además con una relación calidad - precio bastante buena.

El tweeter elegido es un Vifa DX25TG05-04 a 4 Ohm con una sensibilidad de 93,5 db y una frecuencia de resonancia de 650 Hz con una cúpula textil, no quería gastarme muchos "hiuros" , así que por 30e + iva no podía pedir más.

He de decir que tiene buena pinta aunque no me guste el material de la carcasa ya que se dobla con facilidad (de ahí que tenga 5 agujeros para atornillar)

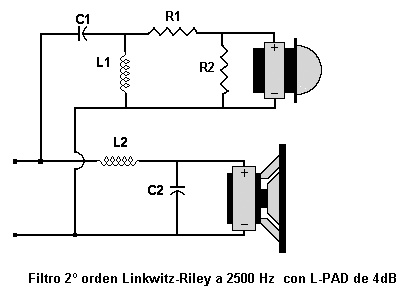

El filtro es muy simple, es un 2º orden Linkwitz-Riley cortado a 2500 Hz con una l-pad como es lógico para el tweeter, esto era un problema ya que hay que atenuar 4db. Pero pensé - ya se que no es lo suyo pero me gustaban esos drivers- y así se han quedado.

El cableado está hecho con cable de 2,5mm libre de oxigeno. Los conectores son los BP270G de monacor, ya que la parte trasera es muy estrecha y un terminal con su base hubiera quedado demasiado justo.

INICIO


CONSTRUCCIÓN.

Este va a ser con diferencia el apartado más importante, he de decir que es la razón por la que hago este articulo ya que llevo poco tiempo haciendo cajas acústicas, en realidad son las primeras que acabo (que no las que he empezado) y mis conocimientos de electrónica son nulos por no decir ninguno.

Empecemos con la idea: curvar paneles de DM , hay varias maneras , pero a mi me gustó una en concreto: hacer canales a una plancha dejando unos 4 o 5 mm de grosor en el tablero. Y aplicarlo a los laterales de una caja acústica.

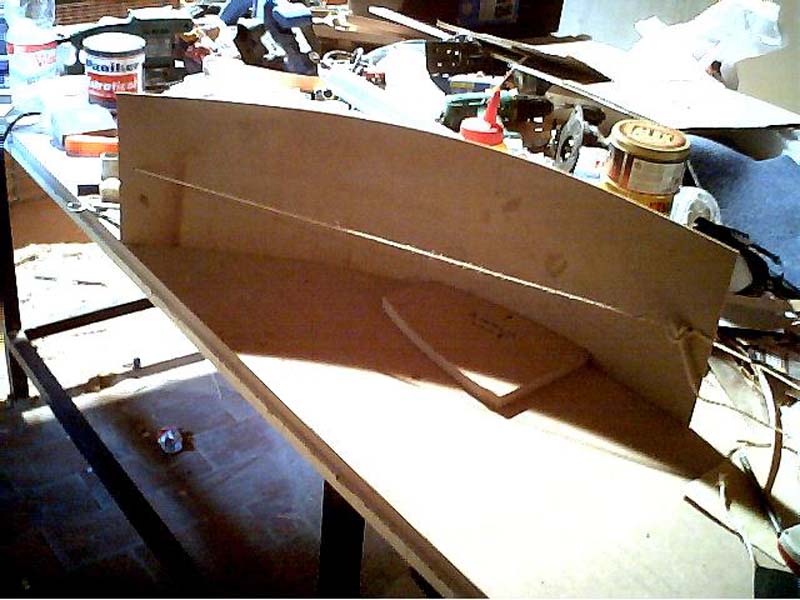

Lo primero que hice fue una plantilla con un método usando tecnología punta, así de sencillo ,como el radio era enorme se me ocurrió doblar una tira de dm de 3mm y atarle una cuerda a los extremos a modo de arco, luego dibujas la forma en tablero y con la caladora la cortas, a no ser que tengas una caladora muy potente normalmente el corte no sale recto sino que un poco oblicuo, esto es debido a que el dm al ser tan duro castiga mucho las cuchillas.

A continuación hago copias usando un solo lado de la plantilla para que sean todos iguales , lo hago con una fresadora, creo que es la única manera de que queden iguales, esto se hace con un accesorio que sirve para copiar aunque también hay fresas especiales para esto, también se podría hacer cortando las piezas con una caladora , y darle a la lija como un poseso para igualar las piezas, podría ser una opción para quien no tenga fresadora pero huff, es un faenón de carallos.

Lo importante es que sean iguales , en esta caso cada caja tiene tres, la del medio es un refuerzo . Luego se unen a la cara interior delantera de la caja y ya tenemos la estructura.

A continuación con un tablero de 3mm se pegan y atornillan a la estructura , los tornillos los quité cuando estuvo seco para que no coincidiesen con los del tablero de 16mm

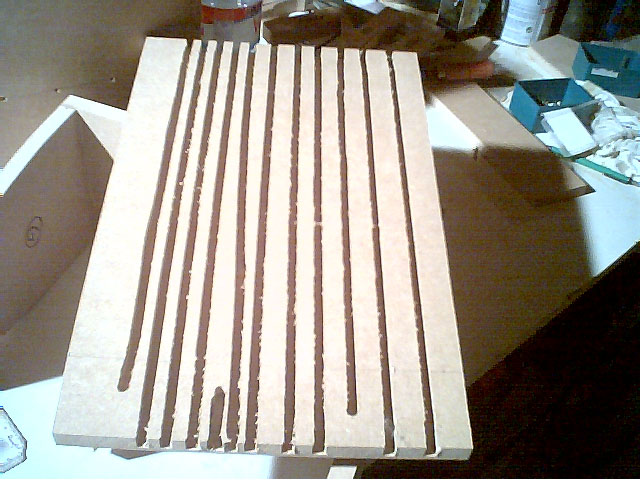

Ahora hacia falta acanalar los laterales de dm de 16mm para poder doblarlos, dejé un fondo de 5mm de los 16 e hice una prueba para ver si se doblaba, en efecto se dobló y seguidamente comencé a acanalar la pieza, usé una fresadora con una fresa recta de 6mm aunque también se puede hacer con una sierra circular.

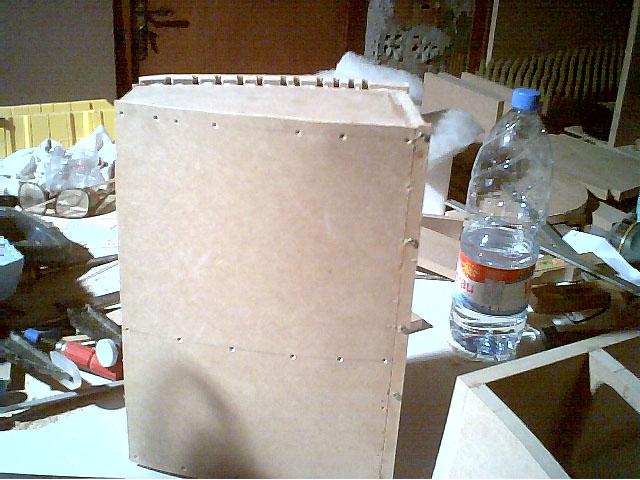

Para fijar la pieza hice lo mismo que con la tabla de 3mm , empezando desde el frontal con toda la pieza encolada fui atornillando y presionando la pieza para ir dominándola.

Una vez todo seco quedaba el frontal y la trasera, el frontal era fácil , bastaba con pegarlo encima pero la trasera ,como iba a continuación de las paredes tuve que cepillarla un poco para darle continuación a la curvatura de los laterales.

Ahora ya se parecía algo a una caja acústica , faltaban rellenar los huecos y poner las tapas superiores. Los huecos los rellené con arena taponando los extremos con una mezcla de arena, serrín y cola blanca y pegué unas tapetas de dm de 3mm encima.

Acabada la caja en el montaje solo queda una buena sesión de lija, le hacia mucha falta ya que después de tapar con masilla todos los orificios de los tornillos(lleva más de 40 cada una) tenia que sacar muchos restos de cola, ahora solo quedaba el fresado de los altavoces y el fresado del contorno de la cara delantera a 30º .

Chapar una caja es fácil, solo hay que tener cuidado con las juntas. Empecé por los laterales, las tapas inferior y superior y dejé para el final el frontal, por ese orden, la razón es que como es la cara más importante a nivel estético siempre puedes superponer algo de chapa sobre lo que tienes puesto y así en caso de que se vea el dm por alguno de los laterales lo puedas disimular mejor.


Aunque en las fotos no se vea ,hay multitud de pequeños parches a modo de tiras de chapa que he tenido que poner, lo que pasa que una vez lijado apenas se nota , incluso hay una caja que tuve que rehacer 3 esquinas , pero al final quedaron bien.

Es importante que la chapa quede bien pegada, hay que presionar y extender mismo tiempo para que no queden huecos, y en una superficie curva todavía lo es más.

El método que uso para cortar la chapa a contraveta es dándole golpecitos secos con una madera , así se va rompiendo poco a poco hasta que con un tirón con la mano lo vas desprendiendo.

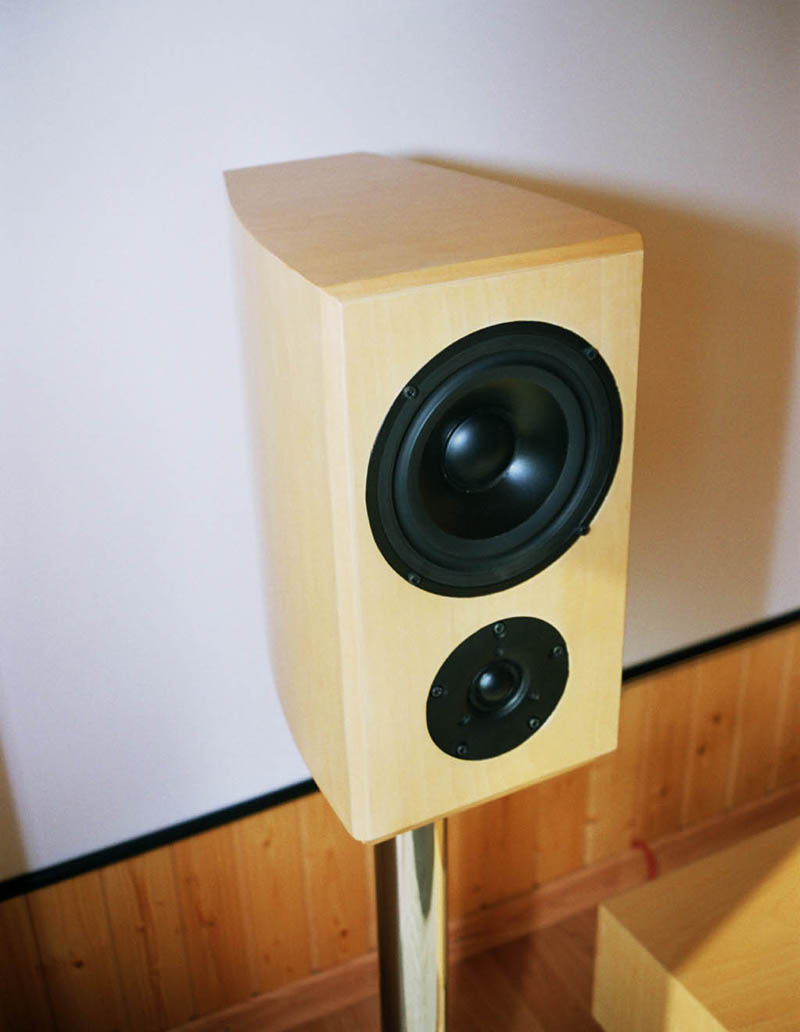

Decidí no usar barniz ni laca para el acabado al ver como quedaban con tapaporos, y eso que le di a brocha , quedaban mejor que barnizadas a pistola, eso si ,eran 4 capas , las 2 últimas bastante diluidas, casi al 50% , para cuando acabé con el relleno interno les di con una mano de cera con un trapo de algodón ,y.... como el culito de un niño... que suavidad, y todo a pincel.

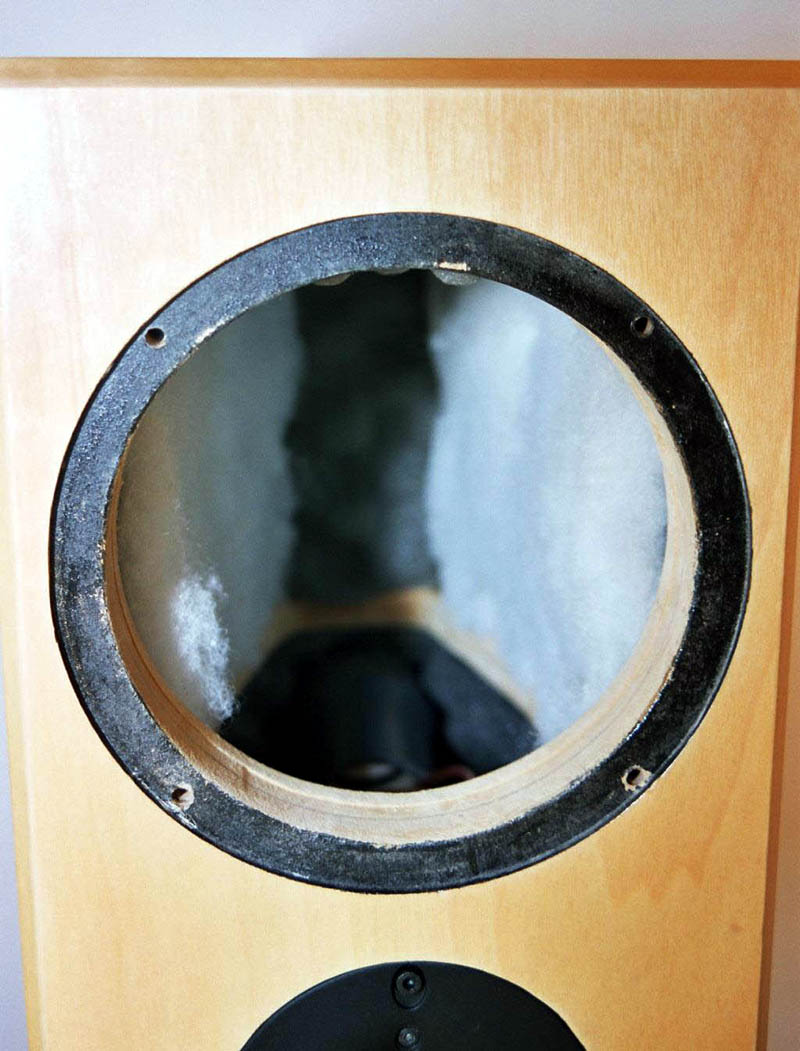

Para el material absorbente he utilizado varios materiales. En primer lugar forré el recinto con moqueta, tuve que usar cola de impacto ya que debido a la forma de las cajas (el fondo interior tiene 8cm de ancho) no había manera de meter la grapadora en algunos lados, a continuación y en la parte de arriba y en el fondo puse una capa de polipropileno de 2cm de esas que se usan para aislar tuberías.

Encima de esta puse una capa de goma espuma en forma de conos de esas que se venden para car-audio que llevan pega por debajo. Para los laterales y para donde pude grapar puse fibra , pero en los laterales donde está el tweeter al no poder grapar opté por poner gomaespuma en forma de conos. En el fondo no puse nada aparte de la moqueta ya que iba el filtro y ocupaba casi toda la superficie. Osea, un pupurri de materiales.

INICIO


VALORACIÓN.

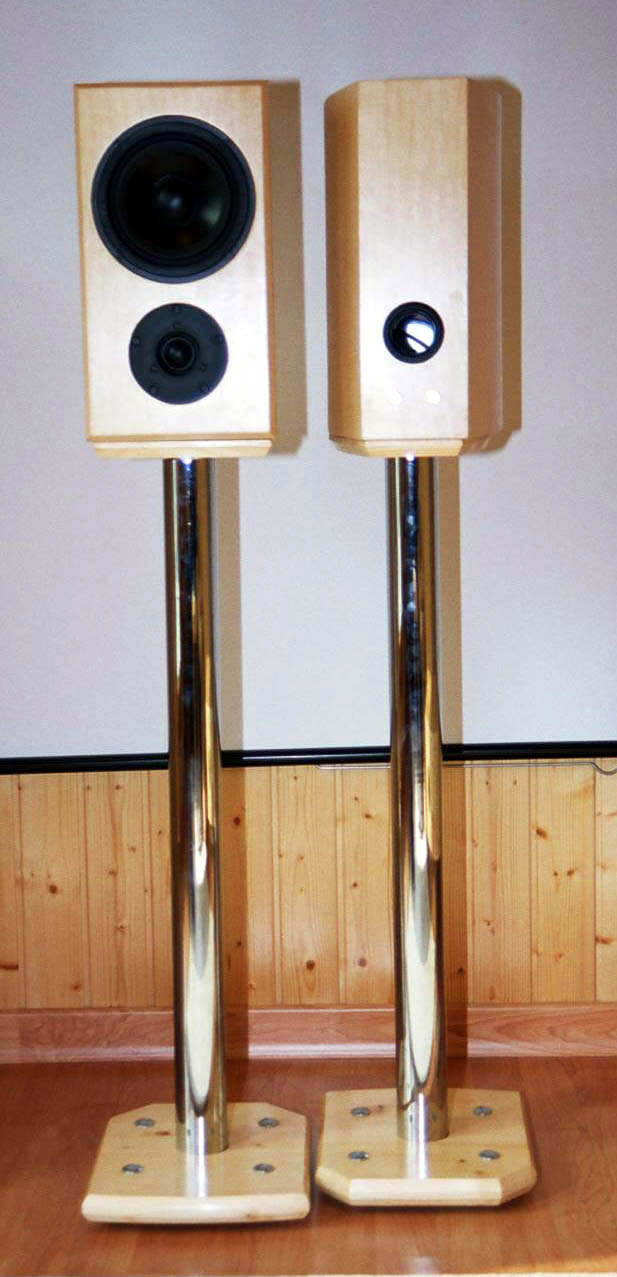

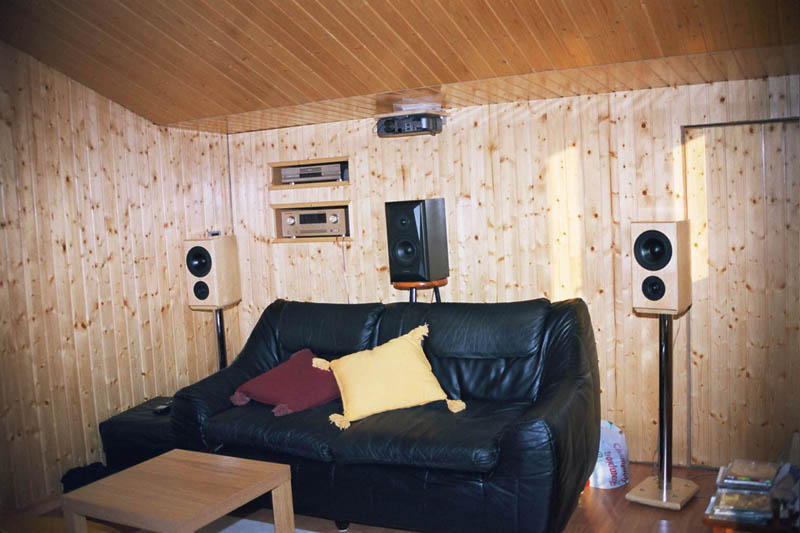

En cuanto al sonido , la verdad no puedo decir objetivamente como suena, solo puedo decir que me gusta como suenan, no he notado nada "raro" en cuanto al sonido , creo que para el uso que les voy a dar van mas que sobrados , simplemente como dije quería una caja de efectos con un mínimo de calidad.

Desgraciadamente no puedo hacer mediciones, solo tengo el oído para valorarlas aunque en estas cajas no bajan mucho en frecuencia (así a ojo unos 60Hz) creo que están bastante equilibradas, el tweeter no suena nada chillón y en cuanto a medios, bueno, me gusta más el sonido del papel pero no están nada mal.



Jose Luis Manglano
