OBJETIVOS, DISEÑO Y DETALLES DE CONSTRUCCIÓN



El objetivo era hacerme las primeras cajas acústicas y experimentar, aunque tengo que reconocer que cuando uno se mete en un trabajo de este tipo acaba teniendo ciertas pretensiones.

En Internet se ven y se discuten muchas cosas pero no se oye ninguna, así que llega un momento en que ya no cabe otra cosa que experimentar por si mismo.

La caja debía ser irregular, sin superficies paralelas o con las menos posibles y eso complica mucho un diseño; o hay que cortar en ángulos complicados o hay que curvar madera. La forma irregular y poder eliminar una esquina facilitaría la eliminación de las ondas estacionarias.



La forma está inspirada en una de esas tapas redondeadas de las antiguas máquinas de coser, recuerdo que cuando empecé a pensar que forma podría tener una caja y vi una de esas tapas pensé que era una forma de caja ideal. Lo del frontal ladeado salió de una foto que por estar (mal) hecha con un gran angular creaba ese efecto visual. Con el tiempo empezaron a salir al mercado cajas con formas curvas o irregulares, no es que creyera que me iba a inventar nada pero este fue el primer diseño que se me ocurrió y por una cierta nostalgia es el que llevado a la práctica, como veis ha llovido desde entonces.

Las medidas externas son 29 cm. ancho, 37 cm. profundidad (el lado interior recto) y 60 cm. de altura. El volumen interno de las cajas es de unos 42 litros y están sintonizadas a 35 Hz. El cálculo del volumen interno lo he hecho seccionando la caja en un triángulo, un rectángulo y la ¼ parte de una circunferencia, los cálculos de la longitud del port los hice para que coincidieran con el grosor del frontal y dan un "vent-match" de 0.11; los cálculos están hechos con el WinISD

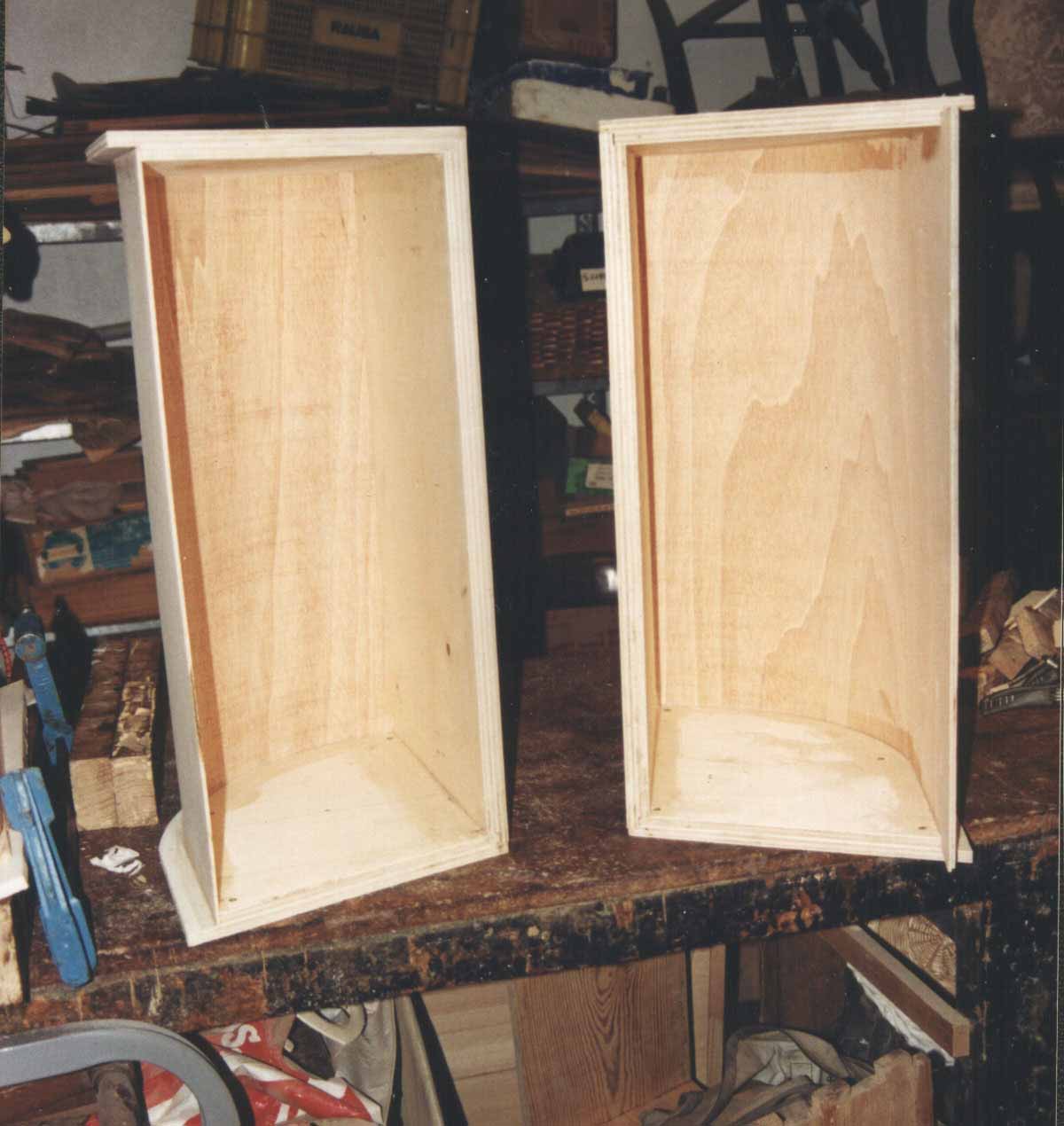

La caja está hecha con contrachapado sencillamente porque ya lo tenía y a pesar de no tener muy buena fama no ha resultado nada mal, tiene 2 cm. de grosor excepto el frontal que es de 3 cm.

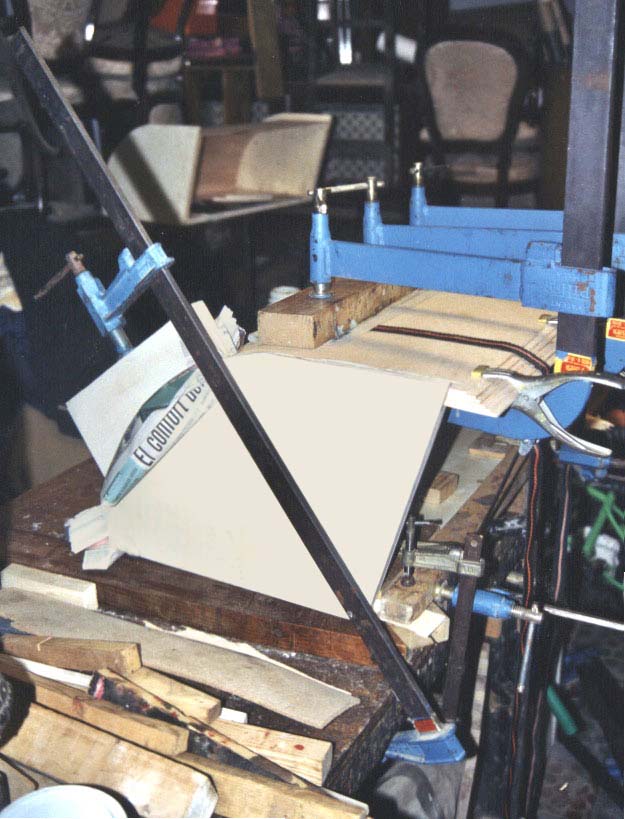

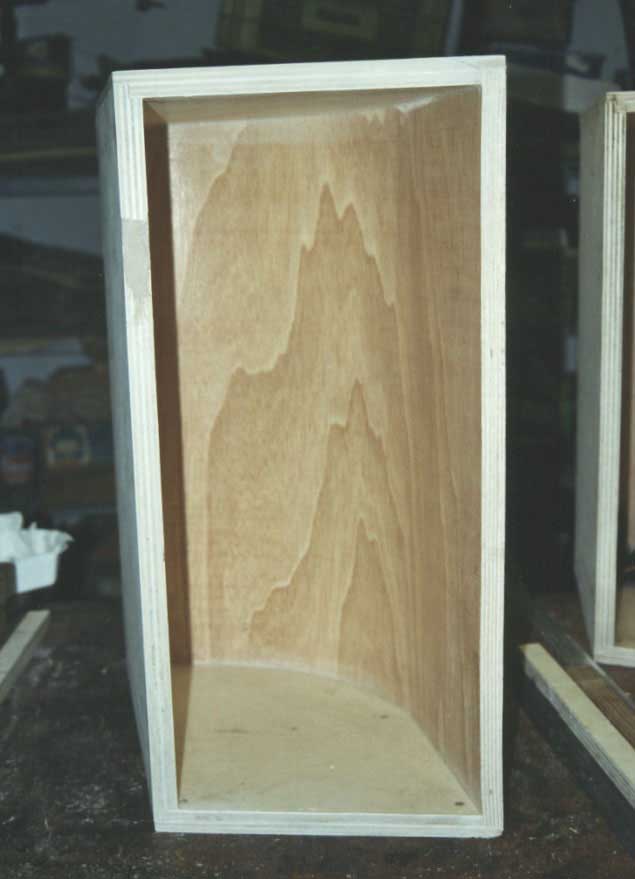

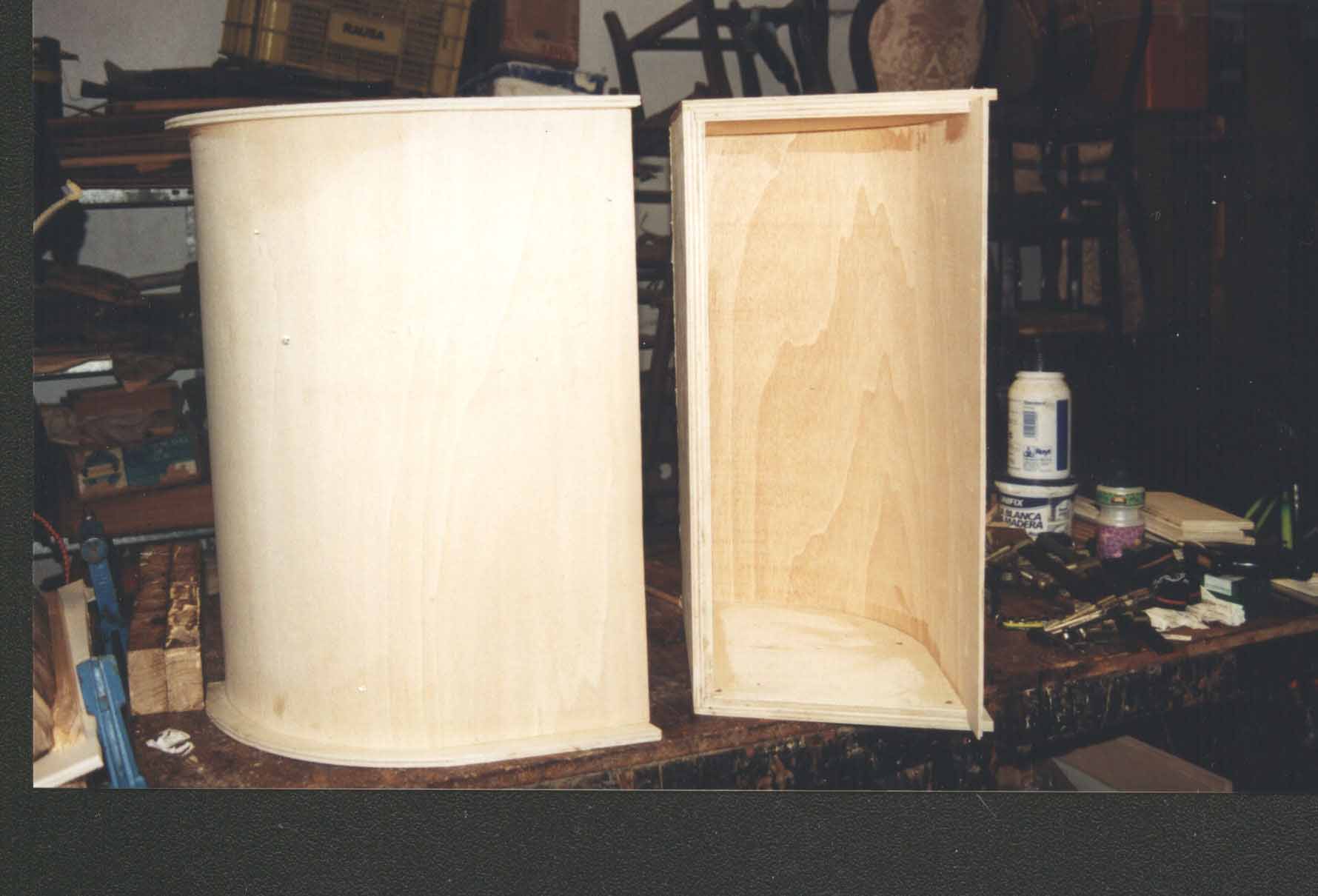

El lateral curvado son 7 piezas de contrachapado de 3 mm para un grosor de 21 mm. Para encolar esas 7 piezas coloqué unas piezas internas que me permitían presionar los sargentos y asegurar que no iban a quedar bolsas de aire. Algo parecido a un molde como el que se emplea en la construcción de una guitarra para curvar las tapas laterales

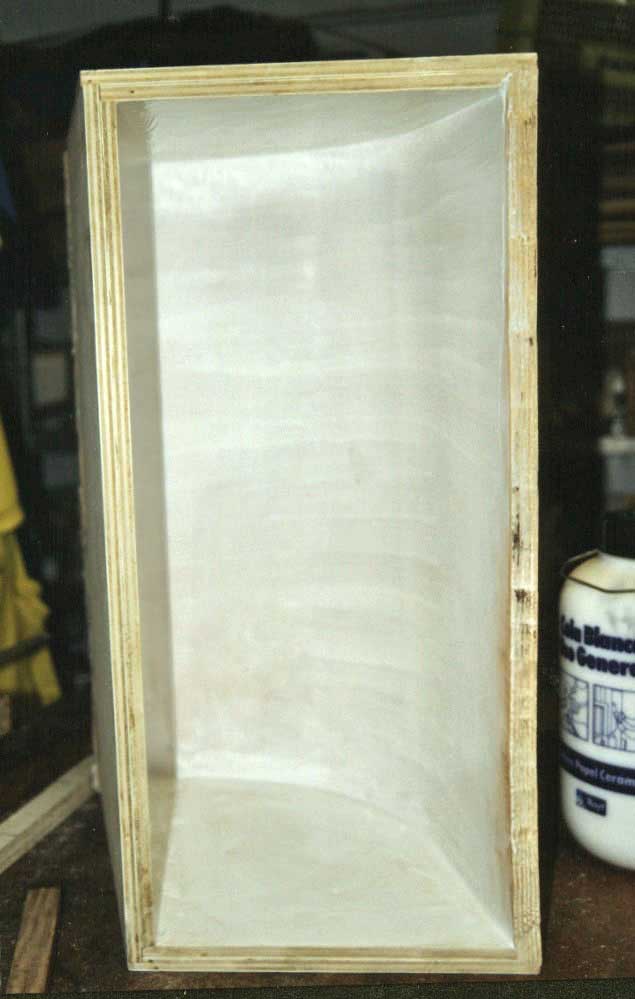

He empleado unos 7 Kg. de cola para cada caja, el interior de cada caja lleva 6 capas de cola blanca, las 3 primeras capas estaban diluidas con un poco de agua, de esta manera se consigue que un material poco denso como el contrachapado adquiera densidad ya que la cola penetra en su interior.



Después hay que contar con la cola de contacto empleada para pegar la moqueta y toda la chapa exterior. El acabado es con goma-laca al estilo tradicional (a muñequilla)

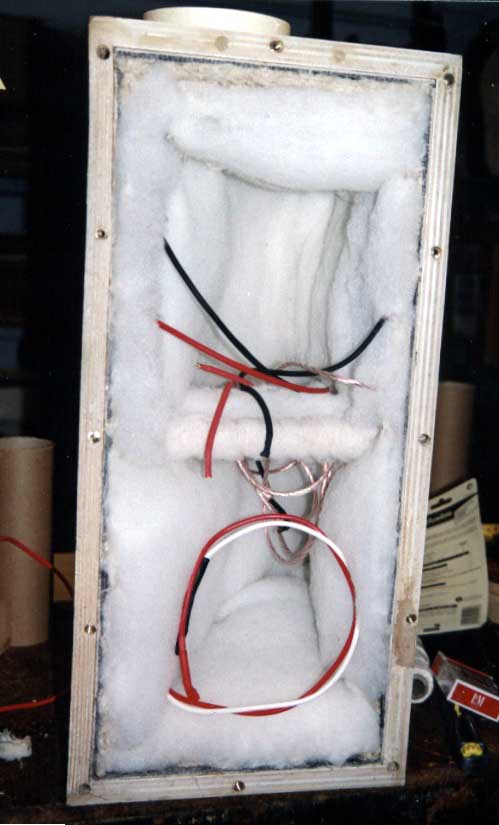

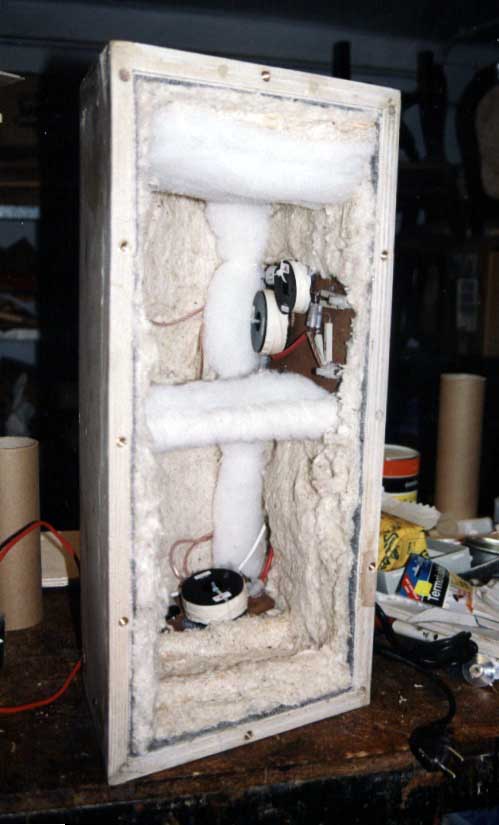

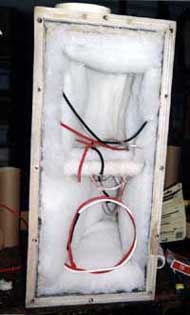

Interiormente están forradas con moqueta, después hay una capa de lana poco gruesa pero muy compactada y por último fibra sintética.

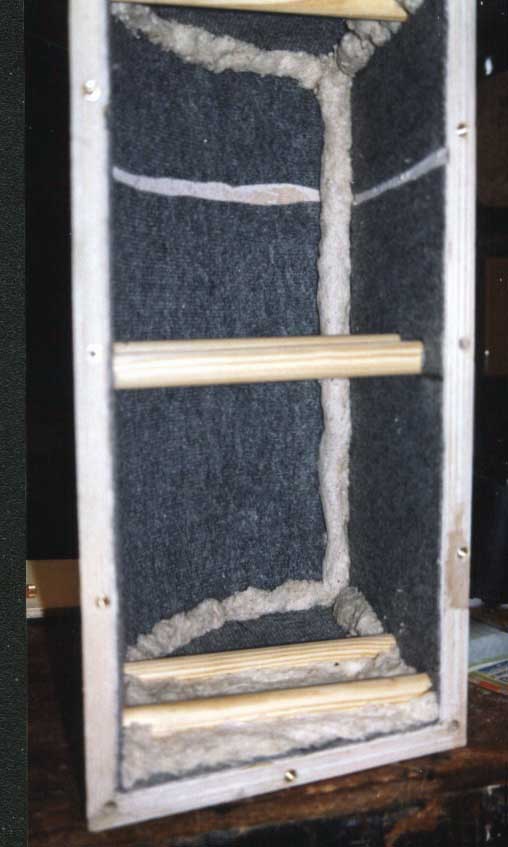

También hay unos rulos hechos con lana y pegados con silicona en todas las esquinas para minimizar en la medida de lo posible la creación de ondas estacionarias.

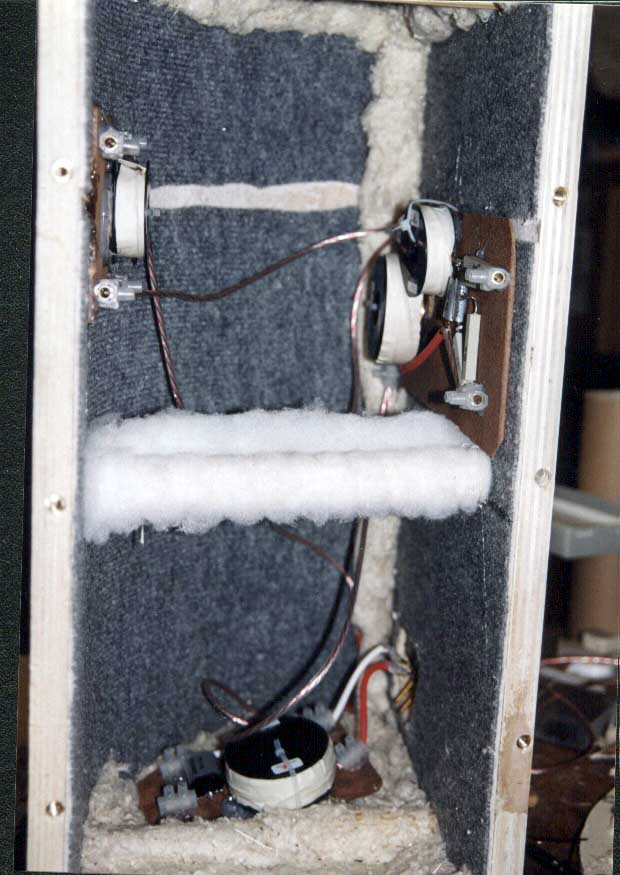

Después de las primeras pruebas añadí los refuerzos internos para mejorar la pegada del woofer y el volumen del Driver de medios dada su proximidad a los ports.

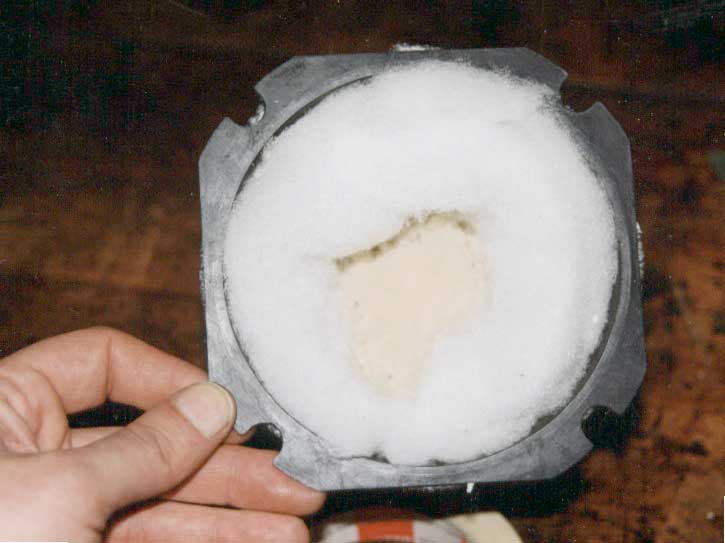

La caja de medios es el volumen para altavoces de 5" de Beyma y está forrada exteriormente con moqueta e interiormente rellena con lana y fibra, todo ello pegado con silicona.
