ESCALABILIDAD

Este diseño en concreto pretende ser escalable en cuanto a potencia, un amplificador versátil.

Los números a tener en cuenta en este amplificador son los siguientes. Los Watios van en relación con la tensión de alimentación. Y eligiendo correctamente esta tensión se puede conseguir un margen de potencias muy amplio, desde 20W hasta 700W. Los valores que se muestran son:

  • Volts sec. Voltios RMS del secundario del transformador de alimentación empleado
  • PRM Out. Potencia RMS deseada para el subwoofer. Depende del valor de alimentación
  • Volt cond. voltaje de los condensadores de la fuente de alimentación. Como tienden a cargarse con el voltaje de pico ante bajas demandas de corriente, se ah utilizado ese voltaje para elegir el valor estándar más próximo.
  • Transistores. es el número de parejas y potencia individual de los transistores de gran potencia de la etapa de salida.
  • A: Amperaje de la fuente de alimentación para garanctizar un correcto suministor de picos de corriente a los altavoces.
  • Amin: Amperaje mínimo de la fuente de alimentación para garanctizar la potencia RMS especificada.
  • VA trafo: Potencia mínima del transformador de alimentación para para garanctizar la potencia RMS especificada. Si se desea atender correctamente a las demandas de corriente del altavoz, se debe multiplicar ese valor por 1.42



TABLA PARA VALORES para Z=8 Ohm

Volts sec.

Prms Out

volt.cond

Transistores

A

Amin

VA trafo

20

21,4

35

1x60

2,5

1,76

50

25

34,5

35

1x110

3,125

2,20

80

30

50,7

63

1x110

3,75

2,65

120

35

70,1

63

2x110

4,375

3,09

150

40

92,6

63

2x110

5

3,53

200

45

118,2

63

1x250

5,625

3,97

250

50

147,0

100

2x250

6,25

4,41

330

55

178,9

100

2x250

6,875

4,86

420

60

213,9

100

2x250

7,5

5,30

500

65

252,0

100

2x250

8,125

5,74

600

70

293,2

100

3x250

8,75

6,18

600

75

337,6

125

3x250

9,375

6,62

750

80

385,1

125

4x250

10

7,07

750















TABLA PARA VALORES para Z=4 Ohm

Volts sec.

Prms Out

volt.cond

Transistores

A

Amin

VA trafo

20

42,8

35

1x60

5

3,53

100

25

69,0

35

1x110

6,25

4,41

160

30

101,5

63

1x110

7,5

5,30

250

35

140,2

63

2x110

8,75

6,18

330

40

185,2

63

2x110

10

7,07

420

45

236,5

63

1x250

11,25

7,95

500

50

294,0

100

2x250

12,5

8,83

600

55

357,7

100

2x250

13,75

9,72

750

60

427,7

100

2x250

15

10,60

1000

65

504,0

100

2x250

16,25

11,49

1500

70

586,5

100

3x250

17,5

12,37

1500

75

675,2

125

3x250

18,75

13,25

1500

80

770,2

125

4x250

20

14,14

2000

















Los datos de las tensiones de alimentación que pasan de 65V son orientativos. Se ha supuesto un voltaje de saturación de 1.5V en todos los casos, lo que no tiene porqué cumplirse, es prácticamente un mínimo. Los datos ofrecidos son lo mínimo recomendado por cuestiones de duración y seguridad. Es posible y casi seguro que funcione con valores menores de los recomendados, pero en todo caso lo mejor es sobredimensionar y queda a la libre interpretación del que lo construya.

La capacidad de la fuente de alimentación viene dada por una fórmula para obtener un rizado del 10% a plena potencia, aunque se ofrecerán los valores mínimos de capacidad en la siguiente tabla.

no disponible todavia!

Los disipadores térmicos pueden ser un problema en casos de alta potencia. La eficiencia de este circuito a plena potencia es de un 65%como media. Por lo que en el caso de 770W se pueden llegar a disipar hasta 270W, lo que es bastante engorroso y supone de manera casi obligada la refrigeración forzada. Los transistores van en la cápsula TO-3 y van por lo tanto montados diréctamente encima del disipador. Sólo el cable los une on la PCB, que es la misma para cualquier potencia.

no disponible todavia!



Inicio


POTENCIAS MÁS ELEVADAS: VOLTAJE DE ALIMENTACIÓN MAYOR QUE 40V

Para valores de tensión de alimentación mayores de 40V hay que pensar en algún cambio de transistores cascodos. Se debe pasara usar transistores del estilo del MJE340 y MJE350, más caros y menos delicados pero que aguantan el voltaje requerido. Esto está previsto y encajan en la misma huella que sus "parientes cercanos" los BD139 y 140, e incluso en la de los BC639 y BC640.

La versión para voltajes mayores de 40V se muestra a la derecha. El circuito es el mismo, lo único que cambia son ciertos transistores y algún valor de resistencia:

  • Q13, Q14, Q9 pasan a ser el MJE340 en vez de los BC639 o BD139.
  • Q6,Q7, Q12 pasan a ser los MJE350, en vez de los BC640 o BD140.
  • R7 y R9 pasan a ser de 33kOhm en vez de 10kOhm.

Inicio


POTENCIAS MÁS ELEVADAS: EMPLEO DE VARIOS PARES DE TRANSISTORES DE SALIDA

Existen todavía los casos especiales de altas potencias. A partir de 150W es necesario utilizar más de dos transitores de salida. Esto no es complicado, símplemente hay que ponerlos en paralelo. Las resistencias de emisor si deben ser modificadas. Deben multiplicar su valor por el número de pares de transistores utilizados.

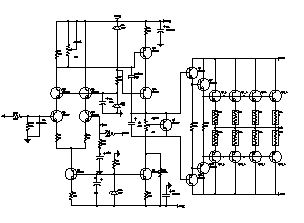

A la derecha se muestra el esquema que usa 4 pares de transistores de salida.

Existe un problema al utilizar transistores bipolares en paralelo. Es conveniente que estén bien aparejados para evitar que unos transistores conduzcan más que otros, lo que reducirá la potencia máxima de salida. Además por supuesto de aumentar las resistencias de emisor para asegurar una buena compartición del trabajo
