AMPLIFICADOR
S-SUB

Instrucciones de montaje.

principal (S-sub).
Escalabilidad



No intente montarlo si no tiene conocimientos sobre cómo protejerse de los peligros de la electricidad. PCPaudio.com no se responsabiliza de los accidentes que su uso pueda causar.

Es necesario utilizar un soft start, para evitar los picos de corriente demandados para cargar los condensadores al encender. Si no, es posible ver parpadear las bombillas de la habitación, ocasionalmente saltan el limitador. Un speaker enable no es necesario si se utiliza con un subwoofer pero es recomendable, hace bastante ruido al arrancar.

Primero soldaremos todos los componentes en su lugar correspondiente. Se empieza por lo más pequeño y se termina por lo más grande. El orden es: zeners, resitencias, potenciómetros, condensadores MKT y cerámicos, electrolíticos pequeños, transitores TO-92, electrolíticos grandes y finalmente transistores en TO-126.

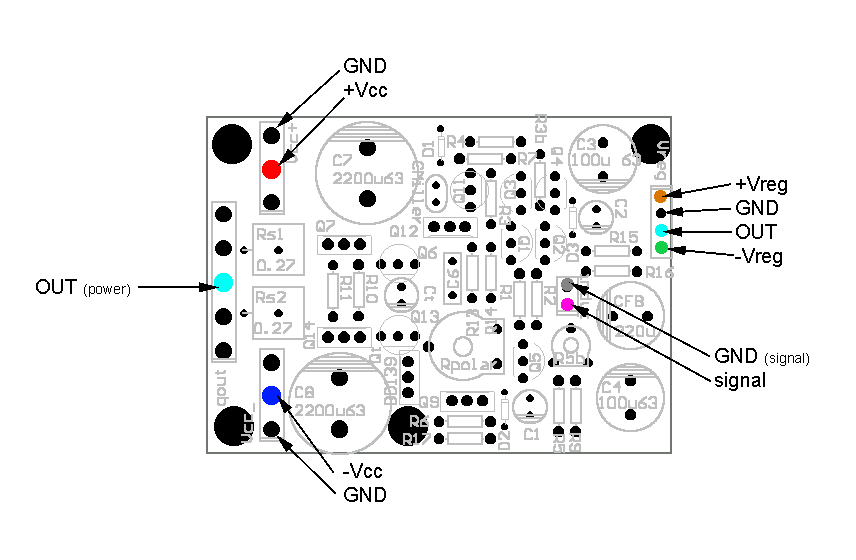

La etapa tiene exactamente 10 cables que van al "exterior". Tres de ellos son los de alimentación regulada, otros cuatro son la alimentación de potencia, dos son la señal de entrada y otro de ellos es la salida de audio de potencia. En el esquema de la derecha se puede ver el conexionado.

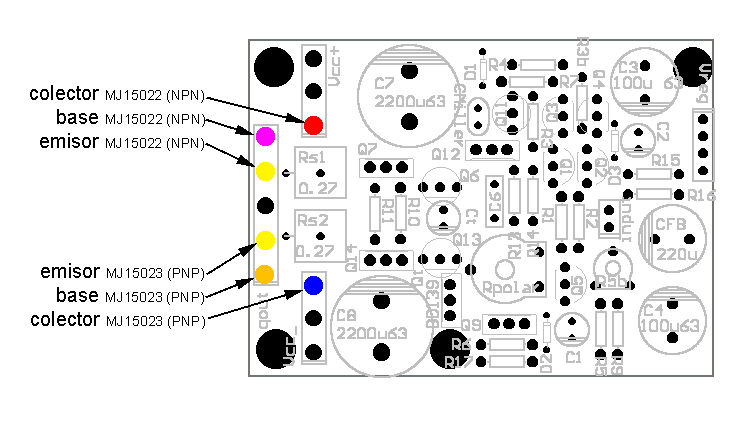

Tras soldar los cables de señal, alimentación y salida requeridos, pasaremos a soldar los transistores de potencia y compensación térmica. Lo primero es atornillar los transistores al disipador de calor. Deben estar aislados de él, con almohdillas térmicas o con mica y grasa térmica, y arandelas de plástico por el otro lado. Luego podremos soldar los cables. En los terminales de tornillo (colector) es preferible utilizar conectores de oreja.
Hay que tener en cuenta es que el transistor de compensación térmica debe ir montado diréctamente sobre el disipador, por lo que deberá ir unido a la PCB mediante cables. También debe estar aislado de él mediante una almohadilla térmica o un aislante de mica y grasa térmica. Y también es necesario recordar que hay que conectar un cable desde la salida de potencia hasta el pin "OUT" de entre la alimentación regulada.

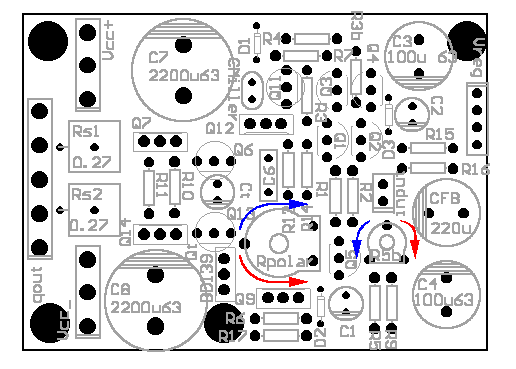

Colocamos el potenciómetro grande en el mínimo (posición de la flecha azul), para que la etapa de salida esté en clase B. Colocamos el potenciómetro pequeño en la posición indicada por la flecha azul.

Una vez que esta todo comprobado, que las soldaduras están bien, que no hay hilillos de cobre sueltos en la PCB, volvemos a comprobarlo todo. Cuando estemos seguros, hacemos lo siguiente:

• Comprobamos que la fuente de alimentación funciona correctamente sin conectarla a las etapas. Luego debemos descargar lo condensadors a través de una resistencia bobinada de 50 Ohm. Es muy importante dejarlos descargados, almacenan energía y pueden darnos un susto.
• Conectamos la entrada de señal a la entrada de tierra de señal.
• Conectamos las entradas de tensión regulada y de potencia, junto con sus tierras. La alimentación de potencia debemos conectarla a través de dos resistencias bobinadas de 50 Ohm, de 5W. Así si algo falla no quemaremos nada.
• Colocamos las sondas del polímetro en modo VDC entre la salida del altavoz y tierra.

Encendemos. Si todo va bien, en pocos segundos la salida debe estabilizarse y marcar un valor muy próximo a 0.1V. Ahora debemos ajustar el offset de salida. Para ello movemos el potenciómetro pequeño en la dirección de las agujas del reloj, en la dirección de la flecha roja, suavemente, y veremos cómo se puede alcanzar un valor muy próximo a cero. Éste valor debe ser menor de 20mV, y preferiblemente positivo.

Esto quiere decir que parece que funciona. Ahora hay que probar con una onda senoidal (si no se dispone de un osciloscopio no pasa nada, con el polímetro se puede medir). Conectamos la entrada al RCA y con un generador de ondas o el ordenador le introducimos una señal senoidal de 0,15V y 400Hz. A la salida del amplificador colocamos el polímetro en modo VAC. Debe dar una medida de varios voltios, y debe ponerse a cero en el momento que se interrumpe la señal.

POLARIZACIÓN

Si todo es correcto, polarizaremos la etapa. Para esto, primero protegemos la salida de un posible cortocircuito, con cinta aislante o algo así. Colocamos el polímetro en modo VDC alrededor de las resistencia de 50 Ohm. Encendemos, y veremos que al principio se produce una gran demanda. Esto es para cargar los condensadores de la etapa. Luego se estabilizará en cero.

Ahora empezamos a mover MUY SUAVEMENTE el potenciómetro. Al principio no sucede nada porque le cuesta salir de la clase B, pero llega un momento que empiezan a subir los voltios. Hasta mitad la del recorrido no empezará a pasar nada, y el valor idóneo estará aproximadamente en 3/4 de vuelta. Terminaremos cuando marque 1.8V. Luego hay que esperar para ver cómo se comporta térmicamente. Cuando se caliente, ese valor variará entre uno o dos voltios (deslizamiento térmico).

Debemos esperar 5 minutos y comprobar que el mismo se estabiliza. Pasado un rato, volveremos a aumentar la corriente de polarización mediante el potenciómetro, hasta que marque 3V. Se volverá a calentar y llegará a unos 3.5, pero no debe pasar de 6 en ningún caso. Si la tensión sube demasiado, hay que apagarlo y volver a empezar.

Esto le proporciona una corriente de polarización de salida de unos 50-70mA, lo suficiente para obtener tasas de distorsión tan bajas como las medidas. Ahora estamos preparados para conectarlo a un altavoz de pruebas.

Para probar que suena correctamente, conectamos la entrada a un preamplificador (o al ordenador mismo) con el volumen al mínimo. Cuando esté encendido, hará un ruido infame, primero un zumbido, la medida de DC del polímetro subriá hasta 15V y el altavoz hará un "pop" y se queda en silencio. Luego subimos el volumen poco a poco. La música debe surgir del invento. A partir de ahí, estamos listos para sustituir las resistencias bobinadas por fusibles adecuados y montarlo en el chasis definitivo.

Inicio

DETALLE DE LA CONEXIÓN A LA FUENTE

La conexión a la fuente de alimentación es como muestra el siguiente esquema:

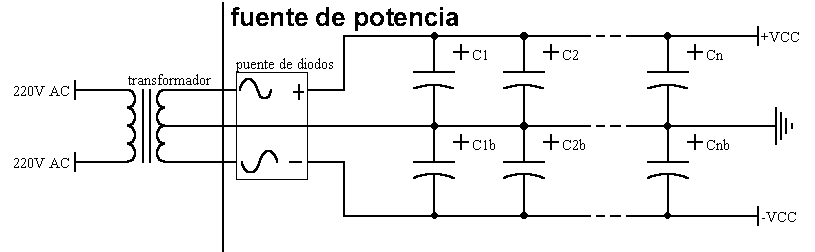

El bloque "fuente de potencia" (en realidad es una fuente de voltaje, pero la llamaremos así para distinguirla) se muestra a la derecha. Se pueden poner varios condensadores en paralelo para aumentar el valor de la capacidad.
Se debe respetar el valor del voltaje si no se quiere ver cómo explotan. También se debe tener en cuenta que estos condensadores tienden a cargarse con el valor de pico de la onda AC, por lo que si el transformador es de 30+30V AC, debemos tener en cuenta que pueden llegar a cargarse a 42 V. Elegiremos el valor normalizado inmediatamente superior, 50V.

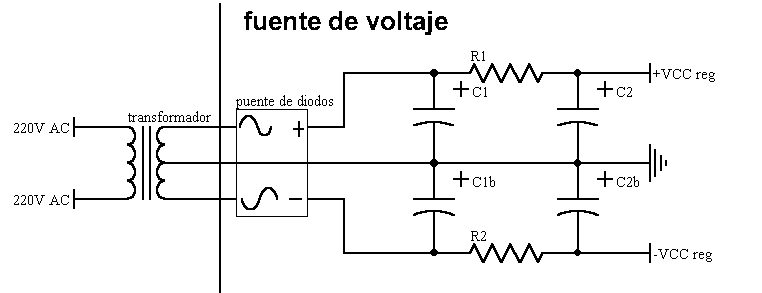

El bloque "fuente de voltaje" es como el anterior pero con dos pares de condensadores, y se añade un filtrado RC entre ellos. Es el montaje más sencillo pero se pueden usar fuentes reguladas que puedan proporcionar 100mA y cumplan los requisitos de voltaje. Eso excluye el uso de los LM78xx/LM79xx/LM317/LM337 sin más, salvo en algunos casos con las versiones HV.

El valor de estos últimos condesandores debe ser de 1000uF, aunque C2 y C2b pueden ser de 2200uF, la resistencia debe ser menor de 220 Ohm, 100 es lo recomendado. y preferiblemente de 2 W. (más valor Óhmico, más filtrado, pero más caída de tensiónen ella). El puente, con un de 1 Amperio y 200V suele ser suficiente.

Los diseños son sencillos, se pueden montar en PCB de prototipos, o puede ser una buena opción para una toma de contacto con el diseño de PCBs.

SE DEBE TENER CUIDADO Y COMPROBAR QUE LOS CONDENSADORES ESTÁN DESCARGADOS ANTES DE TRABAJAR CON ELLOS. NO SE DEBE TRABAJAR MIENTRAS SE ESTÁ CONECTADO A LA RED DE 220V AC: DESCONECTE SIEMPRE LA ETAPA ANTES DE OPERAR.

Inicio

DETALLE DE LA CONEXIÓN DE LAS TIERRAS.

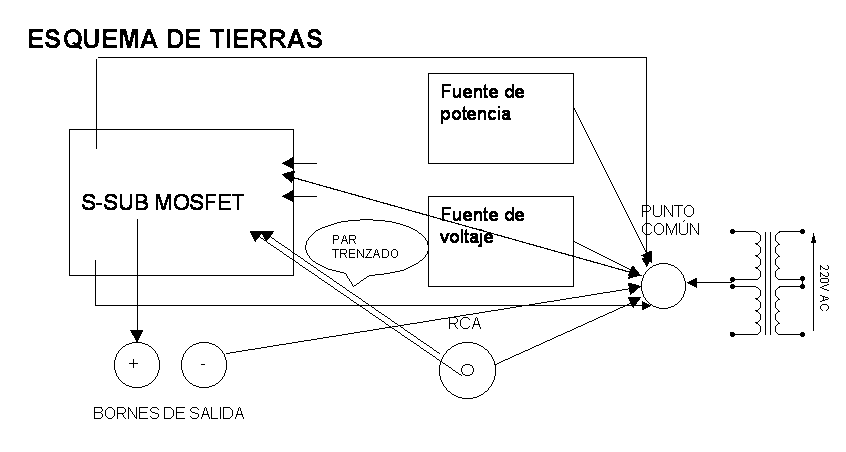

El esquema de conexión de tierras, entradas de señal y salida de señal se muestra a la derecha. Todas las tierras deben ir a un punto común.
