PCBs DEL AMPLIFICADOR US-2

Comentarios previos

Se ofrecen las máscaras de PCB para realizar un amplificador US-2 con fines no lucrativos y para uso personal. Están a escala 1:1, por lo que se pueden imprimir diréctamente. Es necesario eliminar cuaquier ajuste de página para no falsear la escala.

Es posible obtener las PCBs necesarias para la realización el amplificador, también es posible obtener el kit ya montado (recomendado). Para ello, diríjanse a consultas y recibirán información sobre precios y plazos.

inicio


Fuente de alimentación:

Para obtener las máscaras de la PCB de la fuente de alimentación, descargue el archivo PDF.

  • La primera hoja es la capa inferior de cobre.
  • La segunda hoja es la capa superior de componentes. (silkscreen)
  • La tercera, cuarta y siguientes son máscaras para taladros y pads.

Como comentarios, lo típico: empieze a soldar los componentes de menor tamaño y termine por los de mayor tamaño. Algunos diodos quedan por debajo de los condensadores. Esto es normal, no tiene importancia. Es conveniente utilizar unas pequeñas lámicas de aluminio, de unos 5cm de alto a modo de disipador térmico par los transistores y reguladores.

Descargue aqui el archivo XLS con la lista de componentes.

Descargue aqui el archivo TXT con la lista de componentes.

inicio

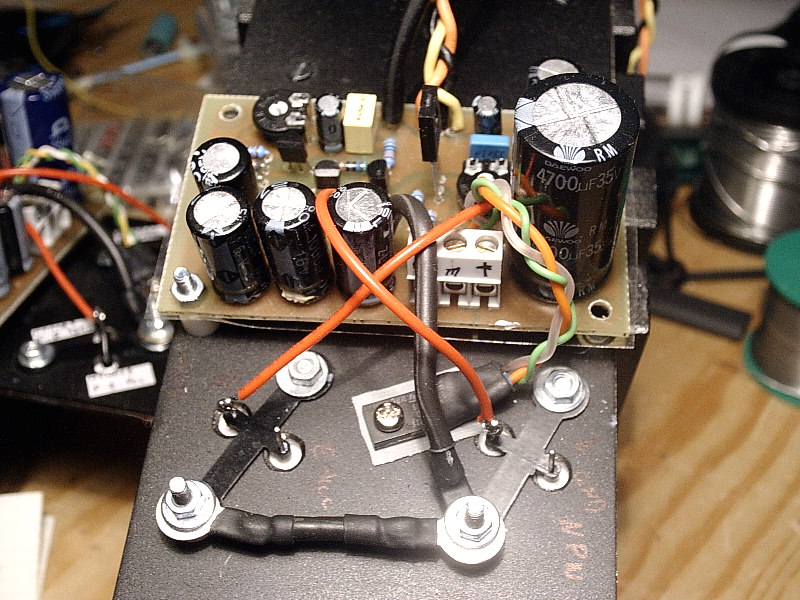

Etapa de potencia

Para obtener las máscaras de la PCB de una etapa US-2, descargue el archivo PDF.

  • La primera hoja es la capa superior de cobre. En realidad es una conexión que se puede hacer con un trozo sobrante de una pata de resistencia
  • La segunda hoja es la capa inferior de cobre.
  • La tercera hoja es la capa superior de componentes. (silkscreen)
  • La cuarta, quinta y siguientes son máscaras para taladros y pads

Deje los cables para soldar en último lugar.

Descargue aqui el archivo XLS con la lista de componentes.

Descargue aqui el archivo TXT con la lista de componentes.


Speaker enable.

Para obtener las máscaras de la PCB de un circuito de speaker enable, descargue el archivo PDF.

  • La primera hoja es la capa inferior de cobre.
  • La segunda hoja es la capa superior de componentes. (silkscreen)
  • La tercera, cuarta y siguientes son máscaras para taladros y pads.

Descargue aqui el archivo XLS con la lista de componentes.

inicio


Soft start.

El circuito de soft start será rediseñado en próximas fechas. Mientras tanto, es posible utilizar el siguiente, ya que tienen la misma funcionalidad y fiabilidad.

Próximamente...

inicio


Resto de componentes

El resto de componentes no listados se refieren principalmente a conectores, cables, chasis, etc.. pero queda la parte de alimentación de potencia, que consiste en:

  • 1 Transformador de 24V a la salida y >160VA. Si tiene dos secundarios, deben ir en paralelo preferiblemente antes que en serie.
  • 1 Puente rectificador >15A y >200V.
  • 2 Bobinas toroidales 5A, 100-470uH.
  • 2 condensadores 4700uf @ 35V (los dos primeros
  • N condensadores hasta formar 50.000-80.000uF de capacidad (sin contar lo ya existente). El tipo, marca, etc queda a decidir por el usuario. Deben ser de >35V
  • 1 fusible de 1A para la red de 220V AC
  • 2 fusibles + portafusibles de 3.15A

Tanto cables como conectores, etc... quedan a la elección del usuario.
